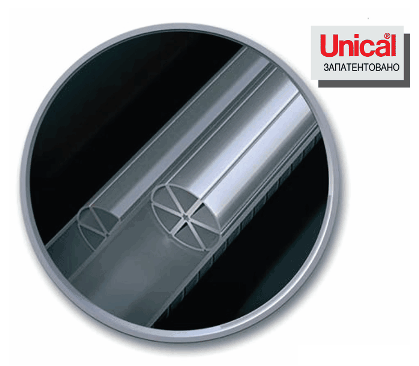

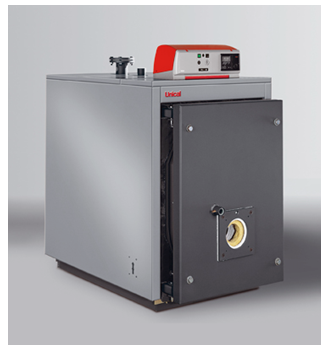

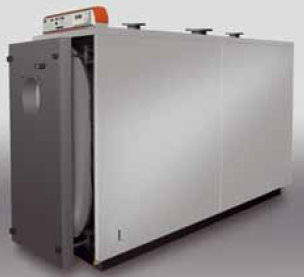

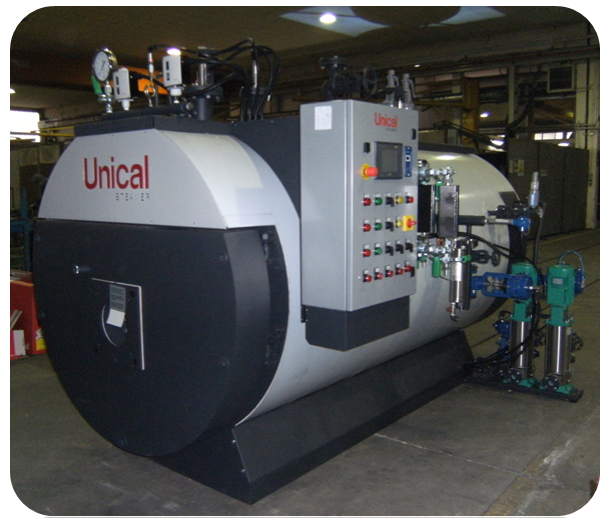

Котлы UNICAL

Котлы КВ-ГМ

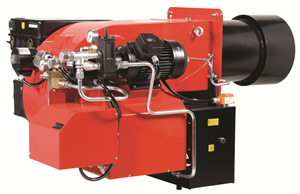

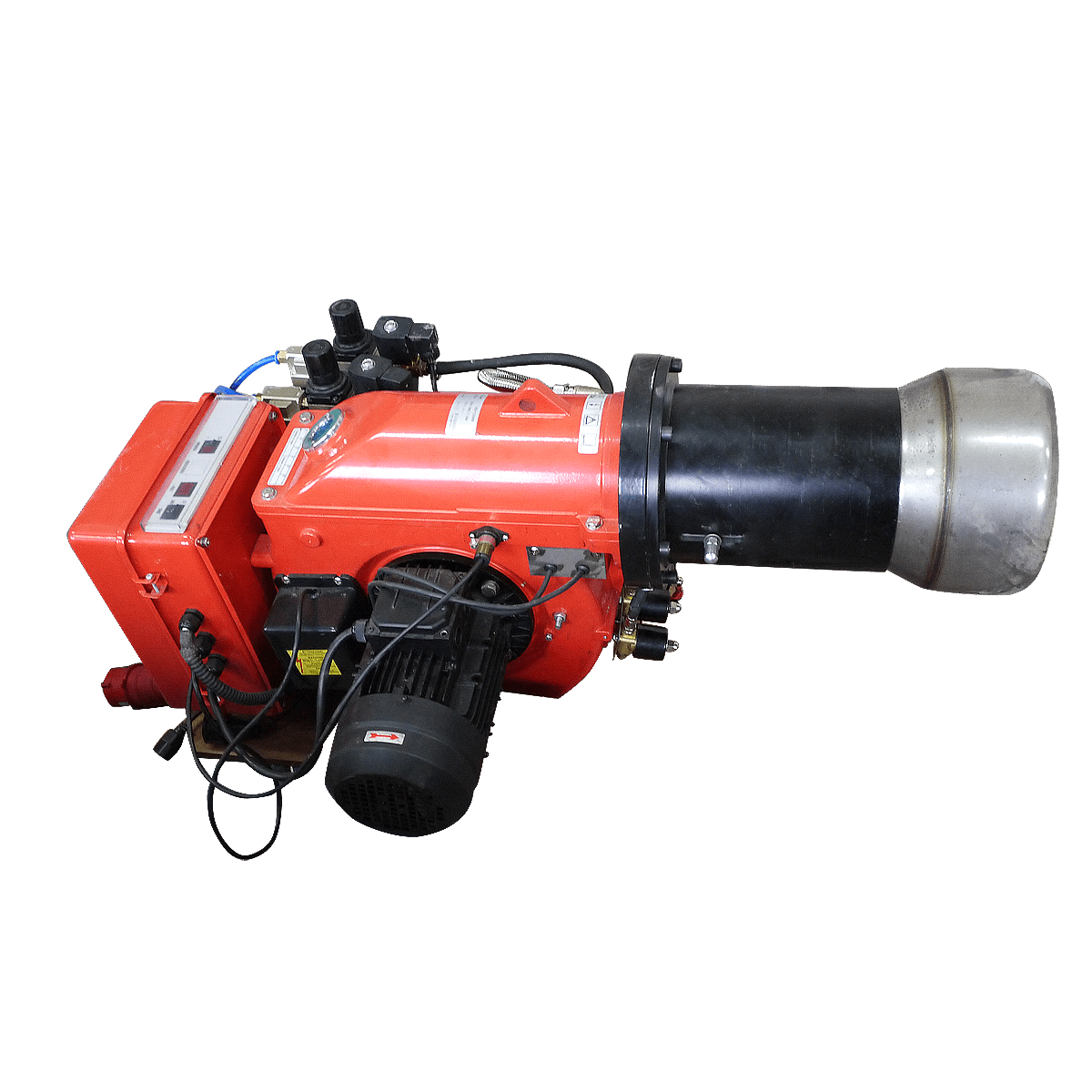

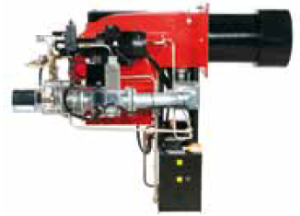

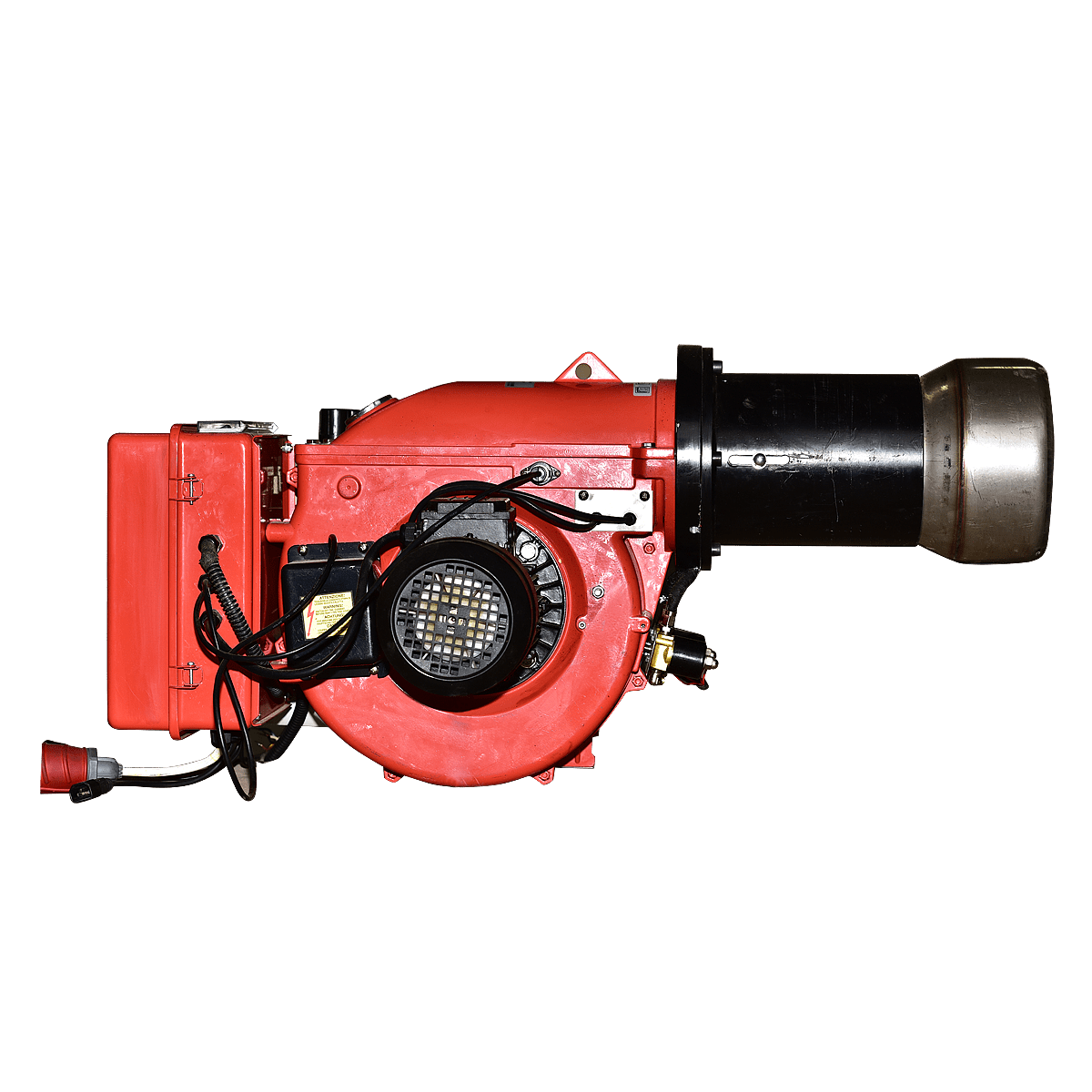

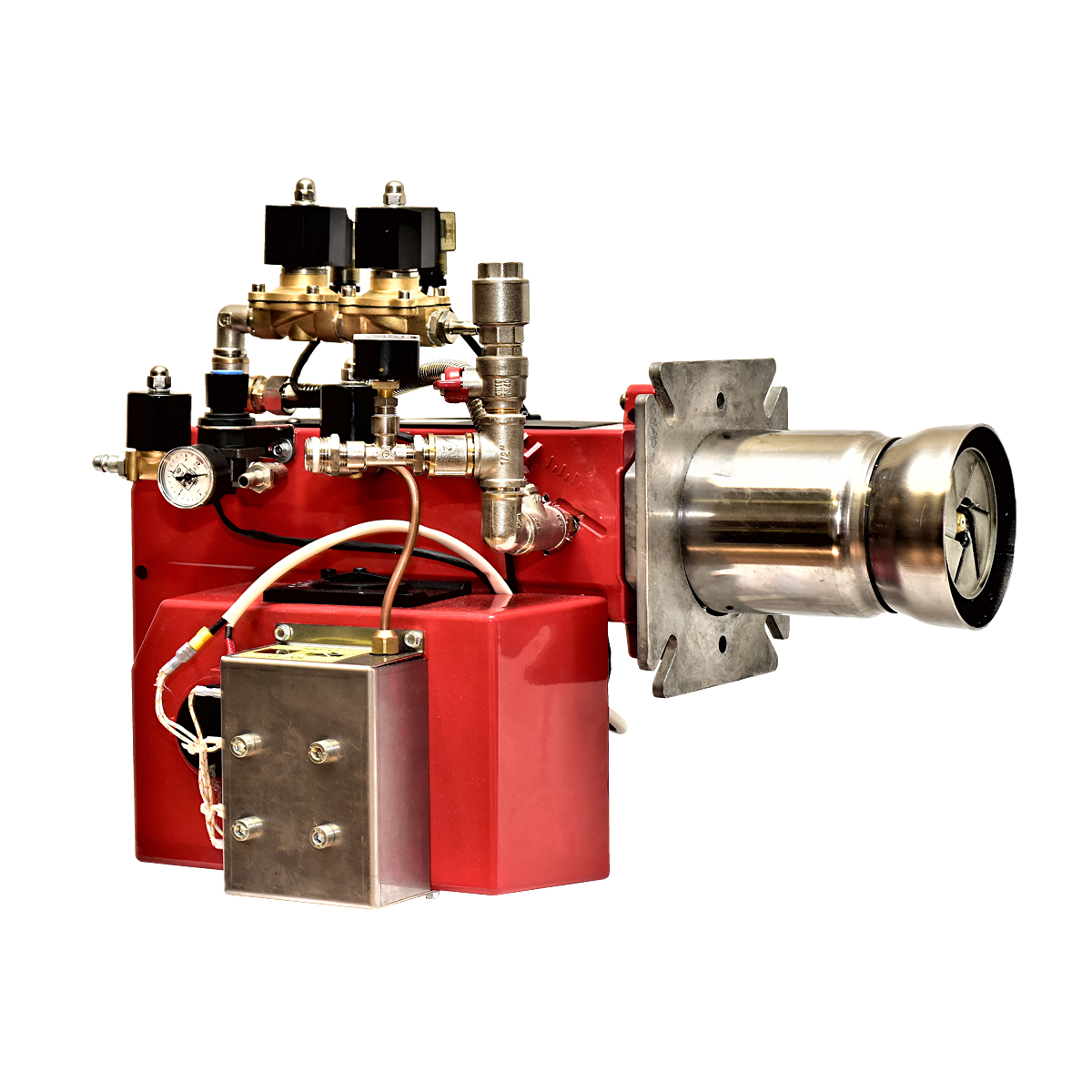

Горелки FBR

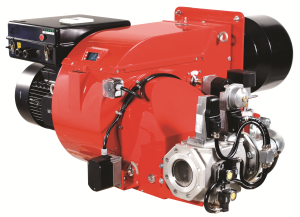

Горелки OILON

Горелки W.E.B.

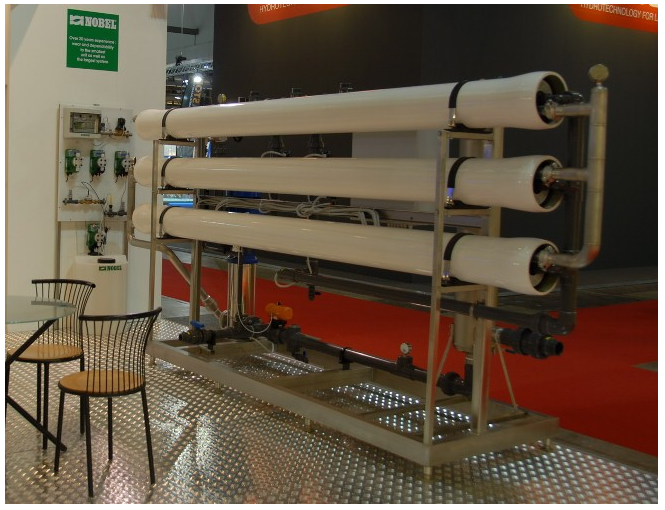

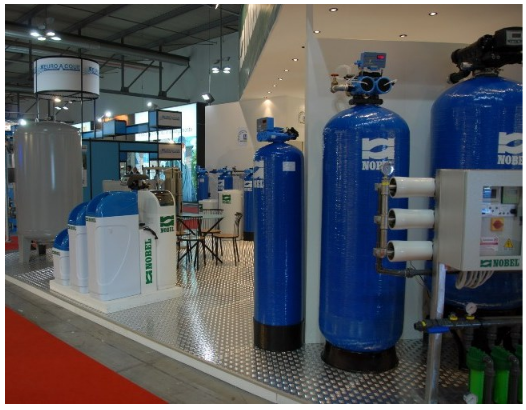

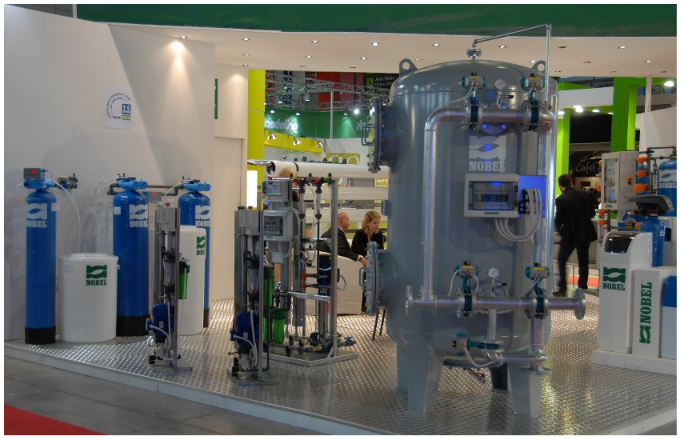

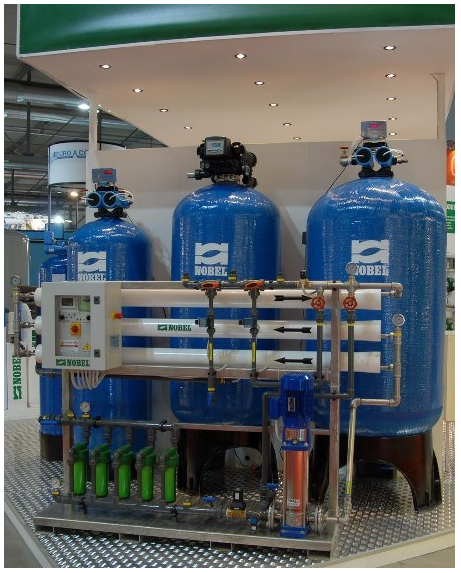

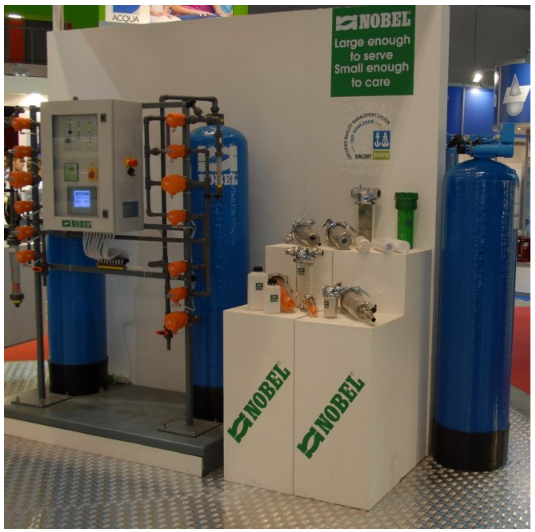

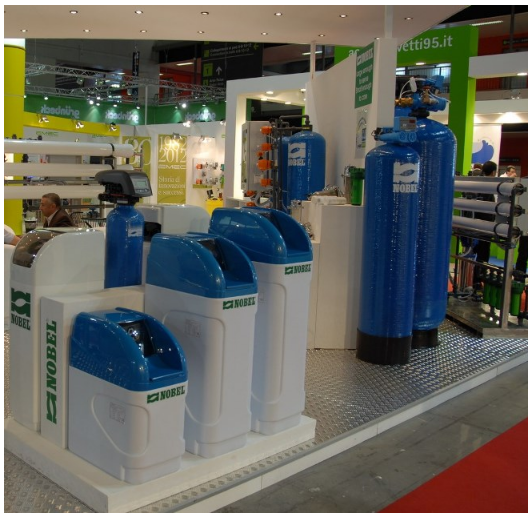

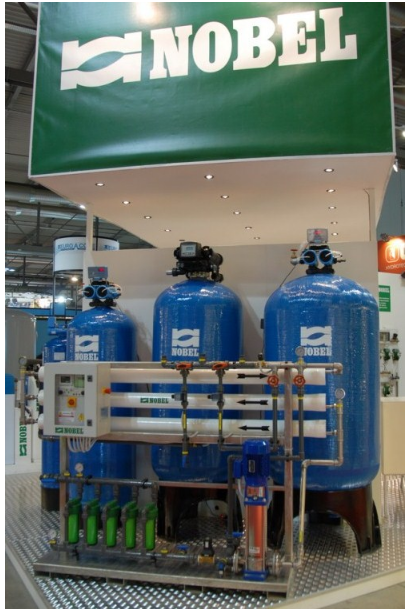

Промышленная водоподготовка NOBEL

Надежность эксплуатации наших котлов обеспечивается:

- использованием только цельнотянутых труб и увеличением их количества до 30% в зависимости от модели.

- повышенной толщиной трубной системы и обечайки, согласно требованиям «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».

Раскрой деталей всех производится на лазерном комплексе IPG.

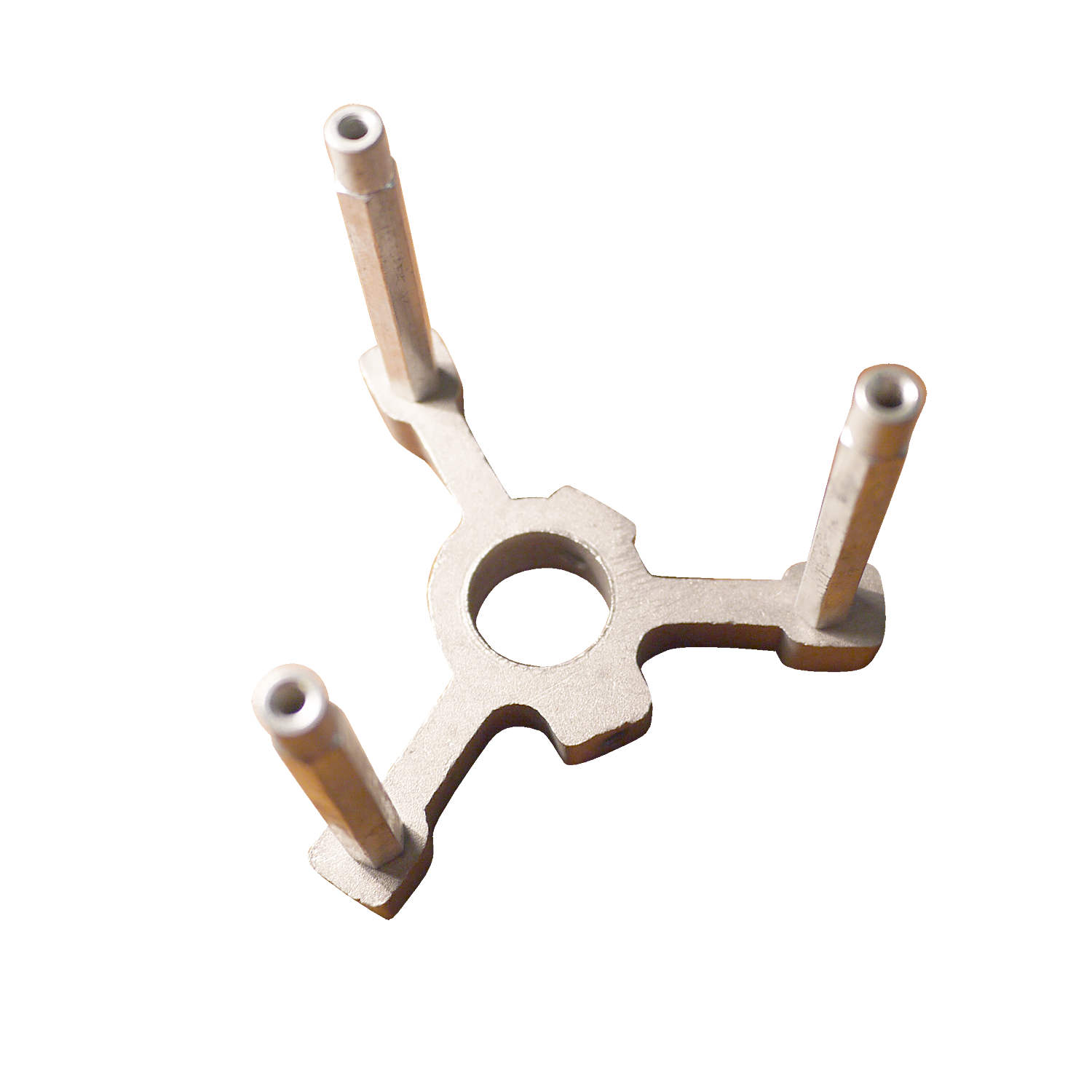

- Турбулизаторы из стали AISI 410 на основе никеля и железа (нержавеющая, жаропрочная до 700 градусов С, кислотостойкая).

Все модели котлов оснащены ТЕРМОЗАЩИТОЙ (электромеханическая)

- аварийно-информационная система контроля упуска воды, а также дублирующая электронная) сверх требований ГОСТ и ТР ТС.

Дверца (крышка) котла утеплена специализированным, ультралегким жаростойким материалом (жаростойкость до 1500 градусов С) (в отличие от других производителей, где в основном используют жаропрочный бетон без армации). В процессе эксплуатации крышка не трескается и сохраняет геометрию без потери теплоизоляции. По теплоизоляции в разы превосходит жаропрочный бетон.

Пульт управления на программируемом реле Овен ПР-200 (комплектация Thermomash серии SM PRO) обеспечивает защиту котла по максимально допустимой аварийной температуре, то есть в случае потери уровня воды в котле, пульт управления полностью обесточит горелочное устройство котла, включит аварийную сирену и сообщит на смартфон.

Предусмотрено дополнительно 3 уровня защиты, которые можно увеличить по желанию заказчика.

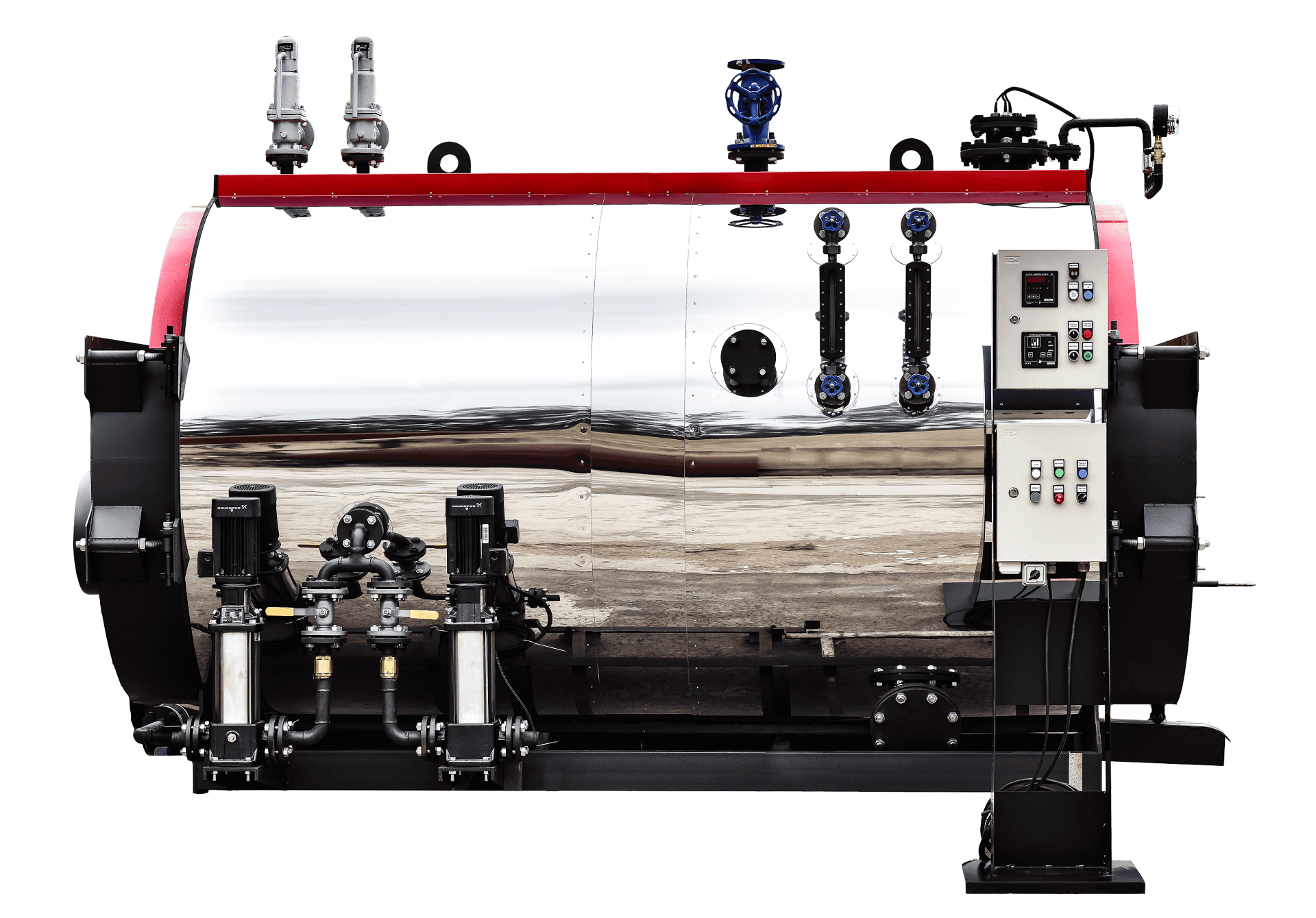

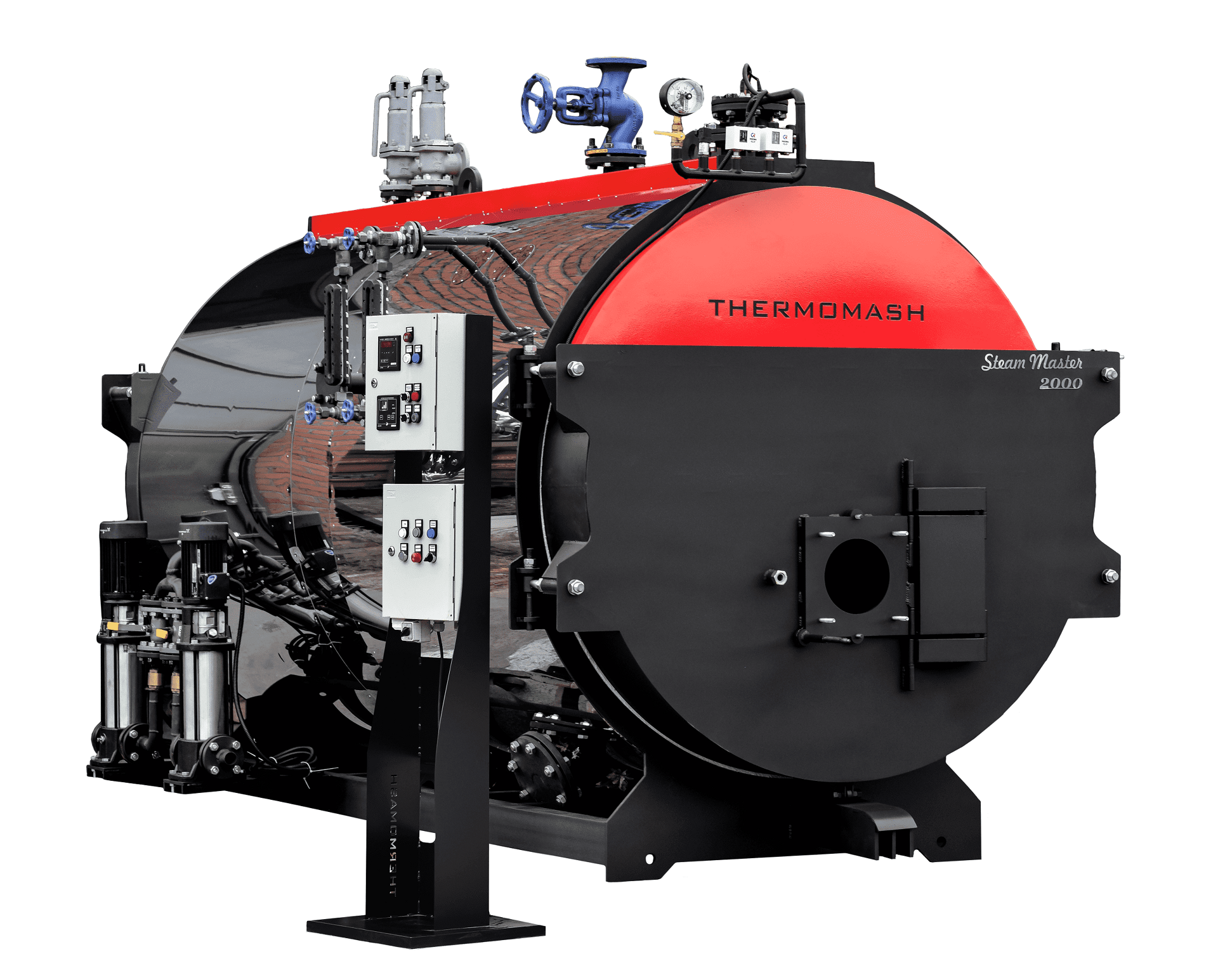

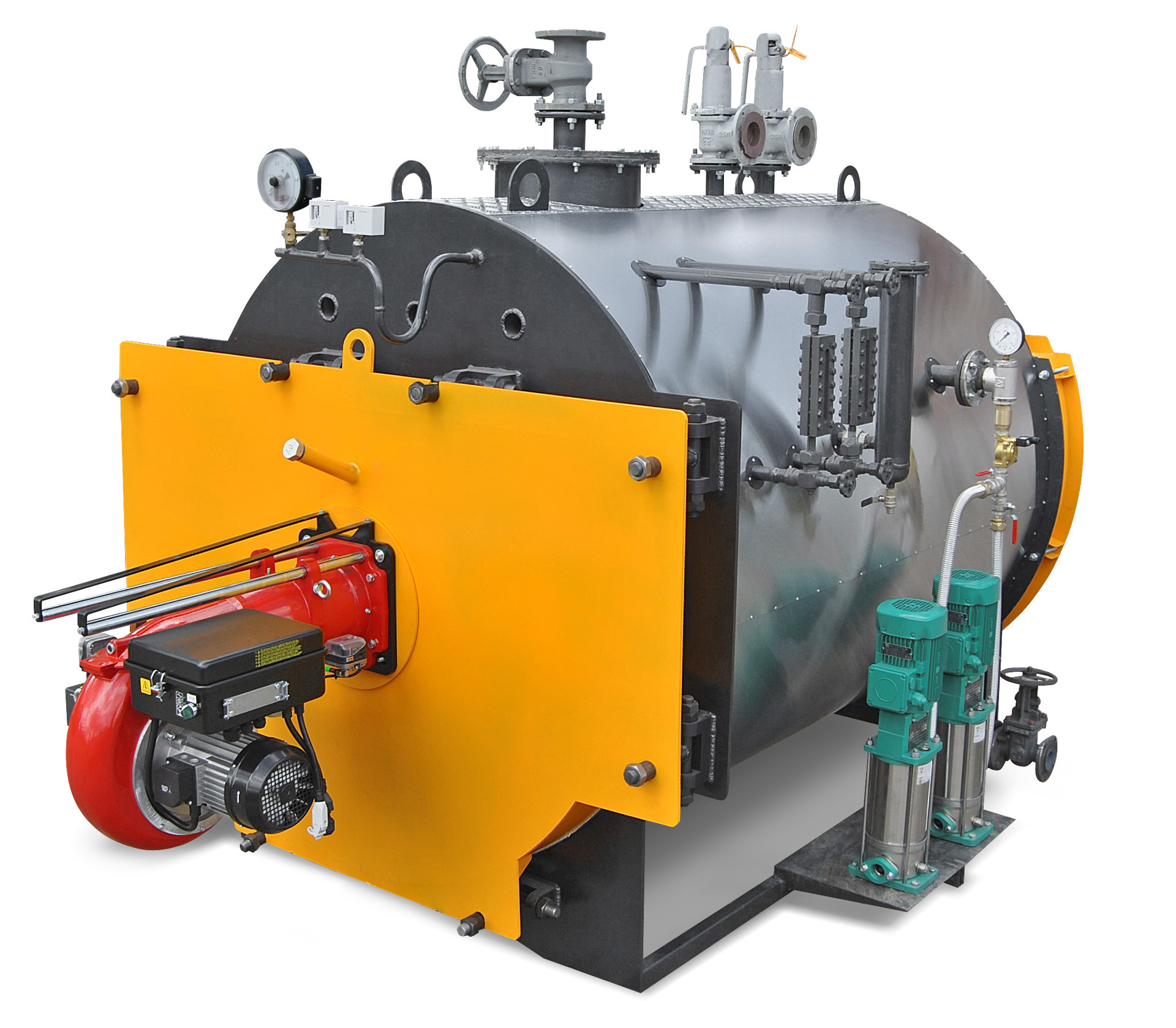

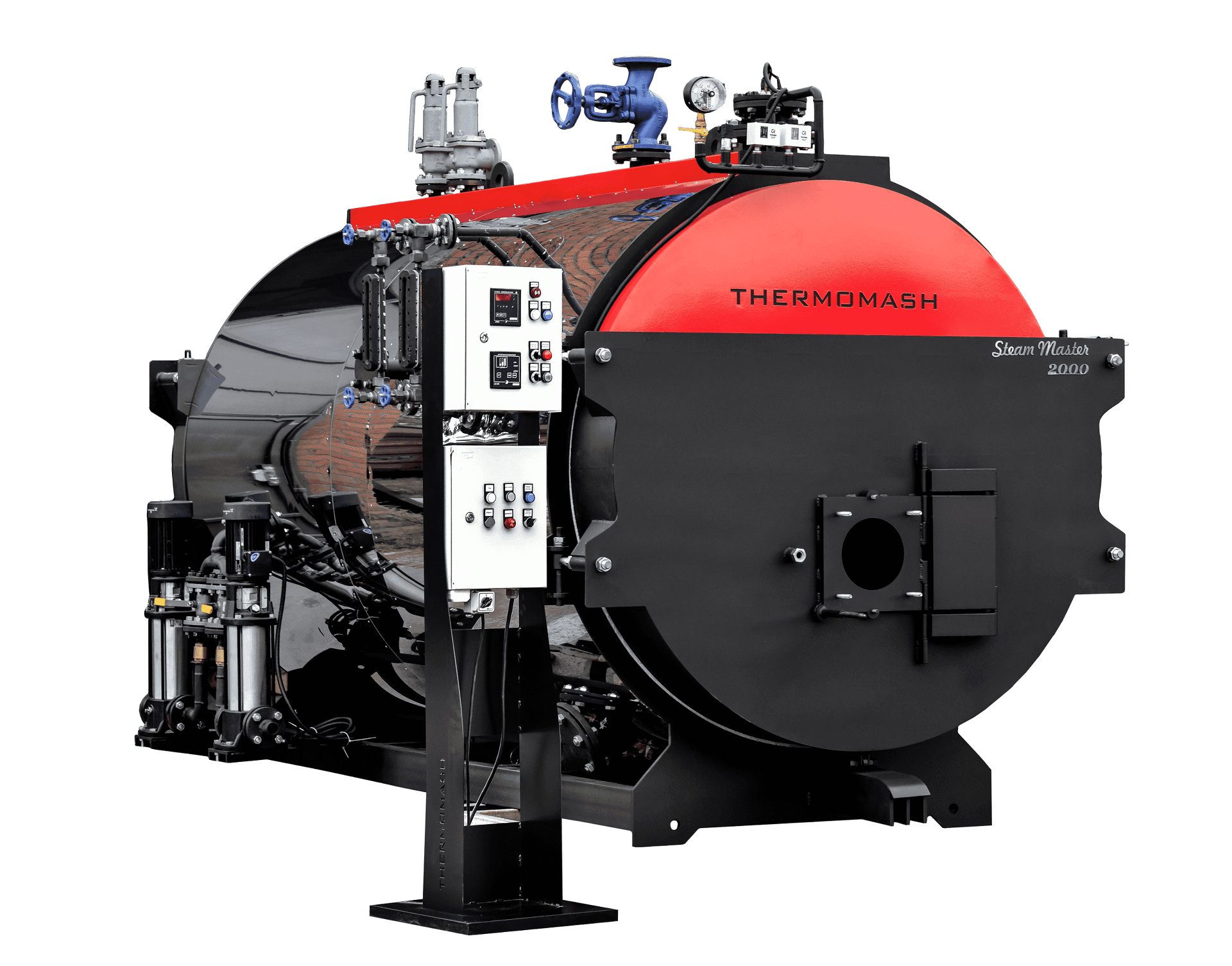

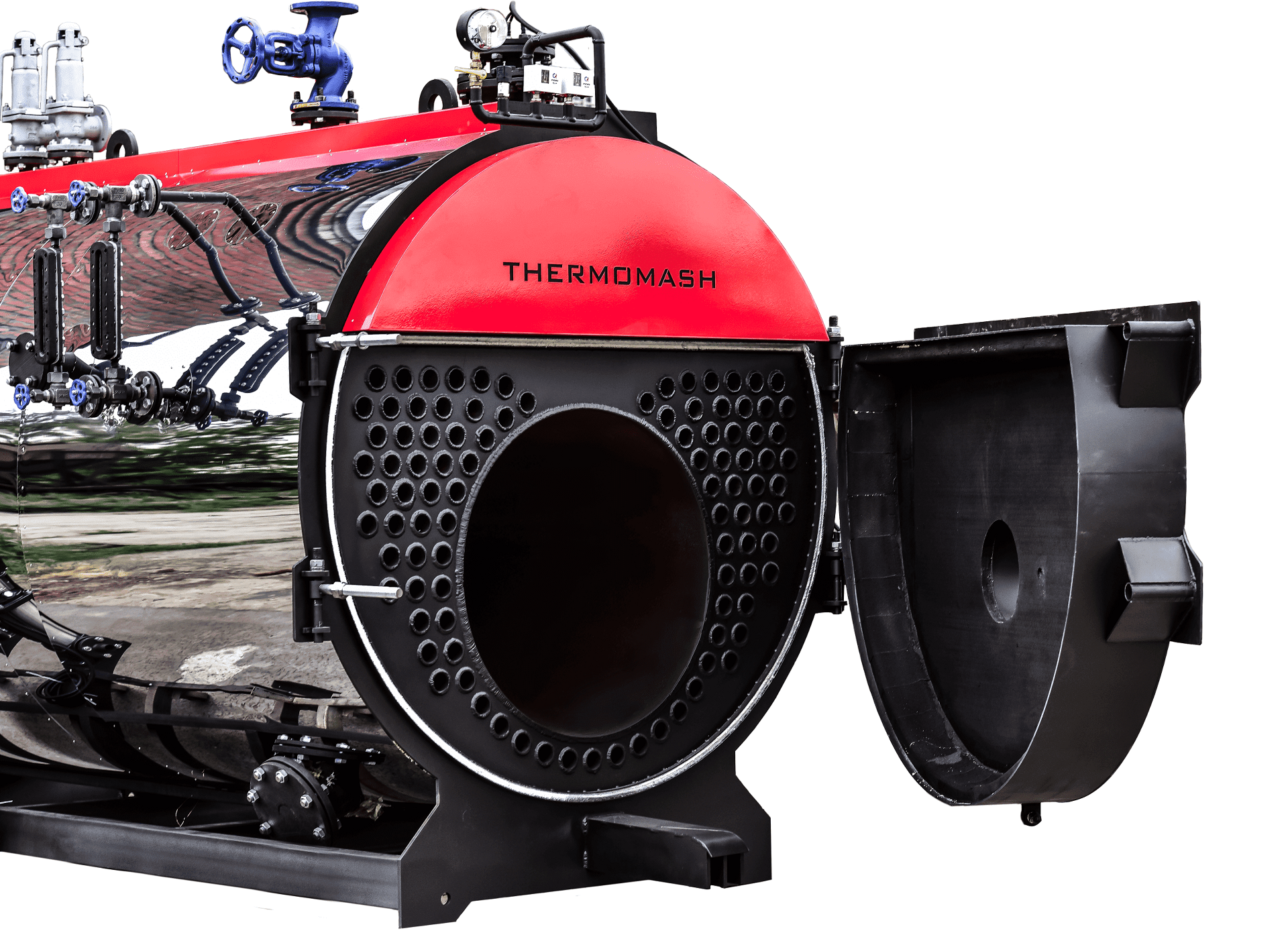

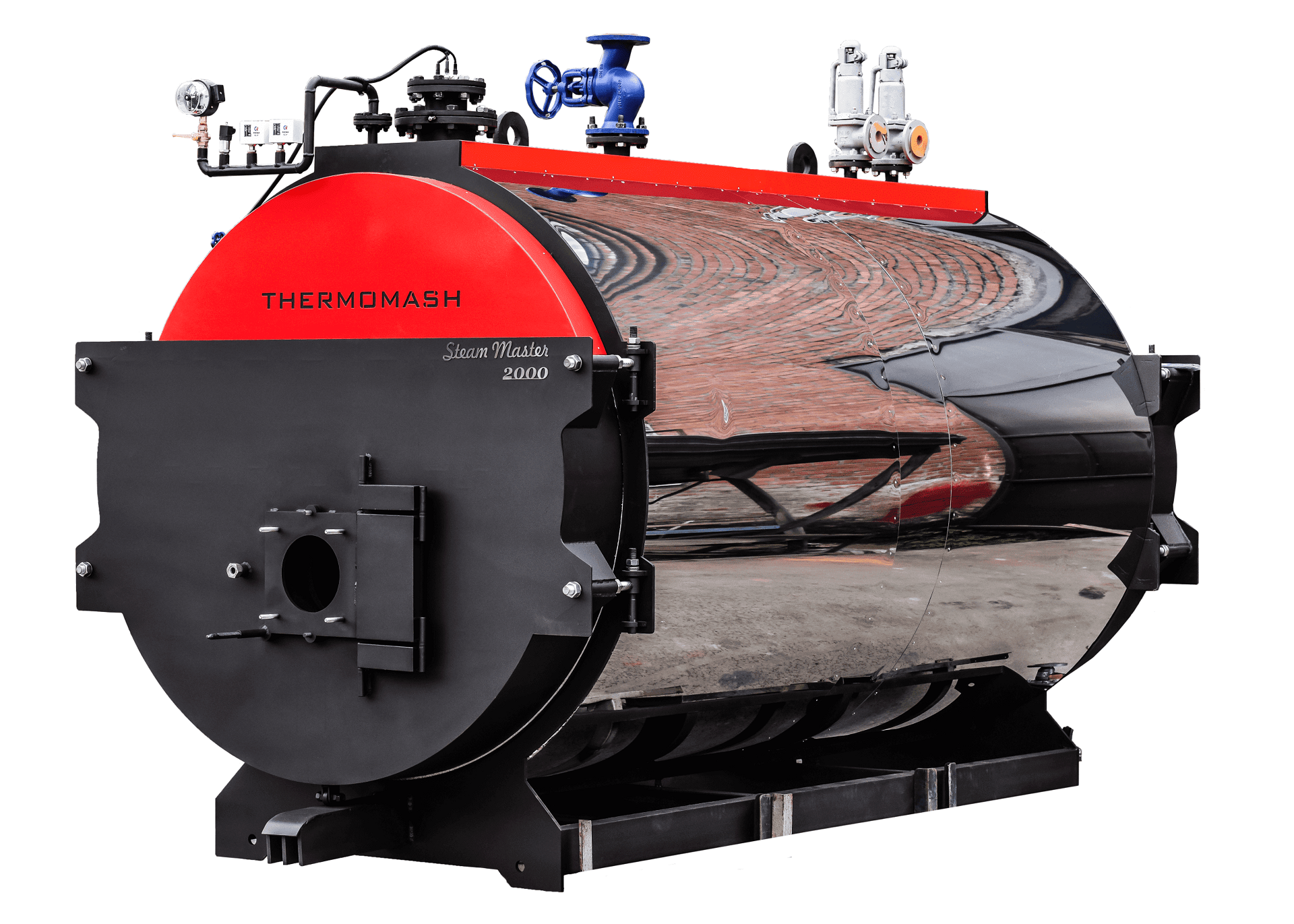

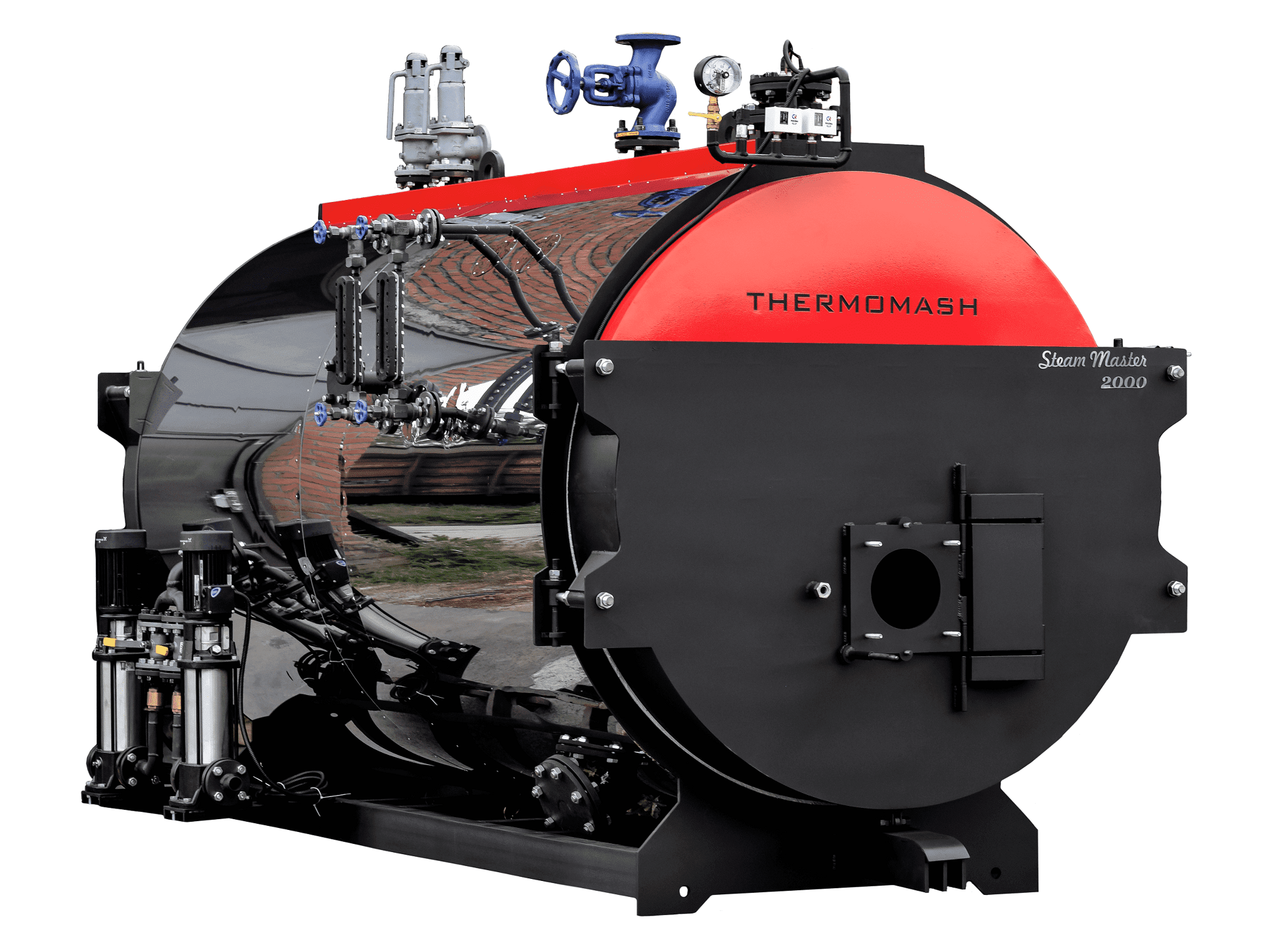

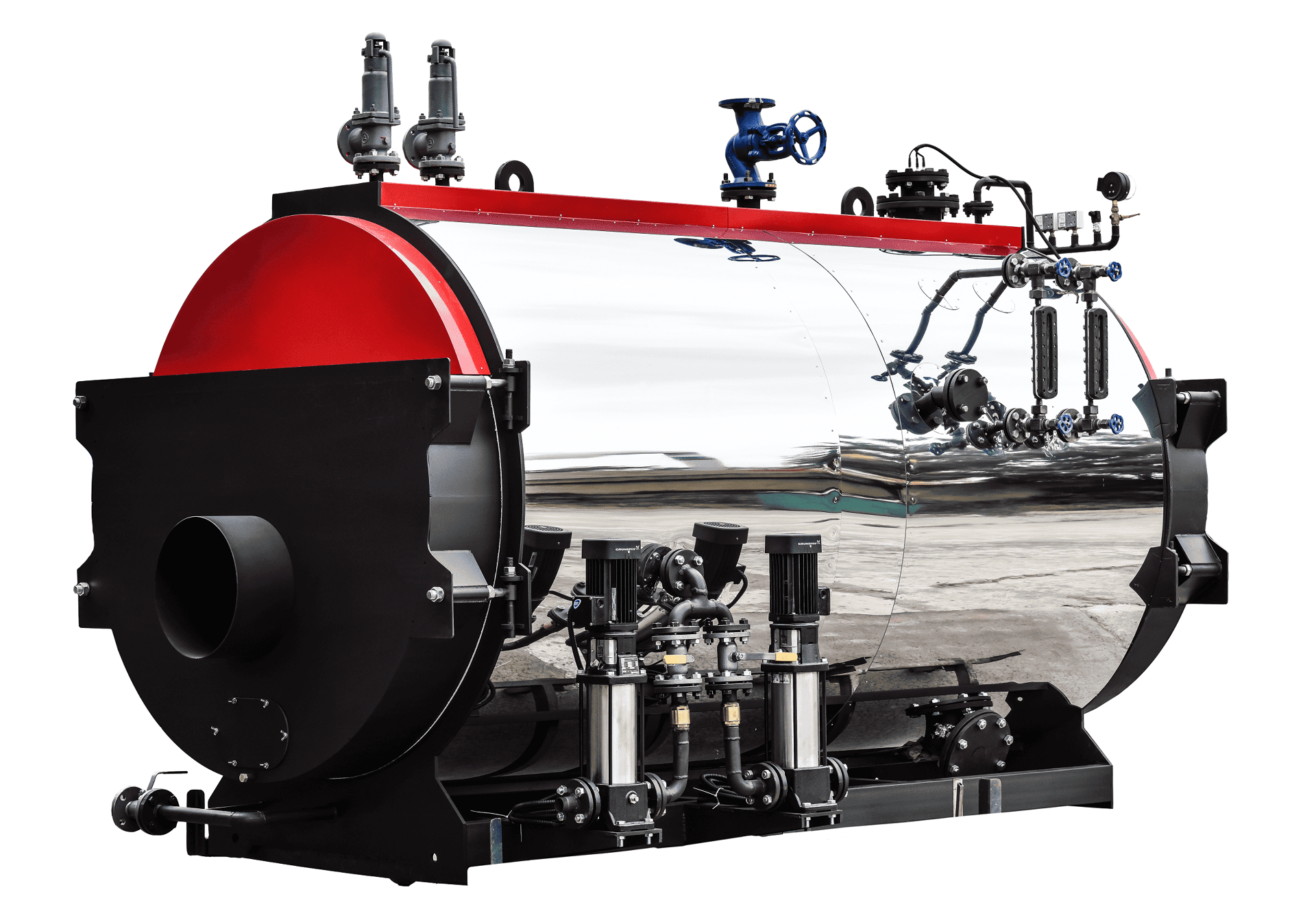

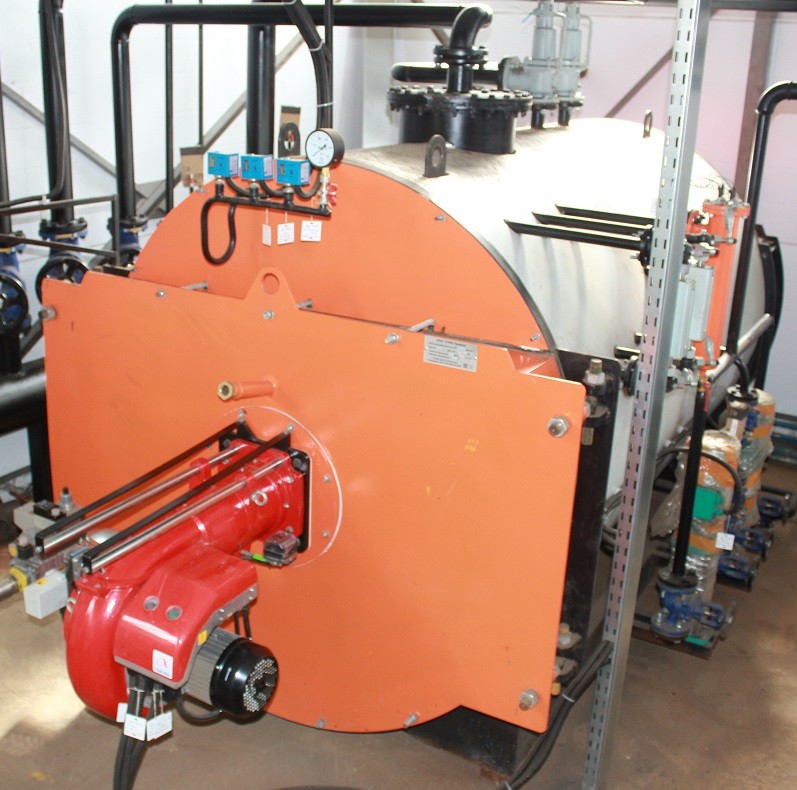

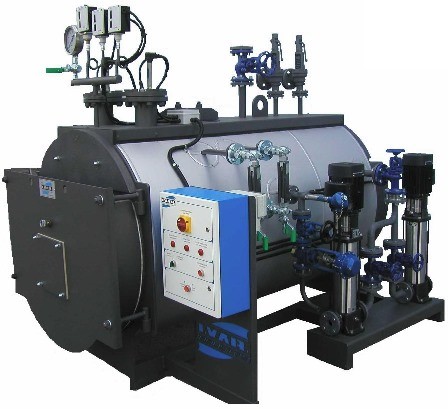

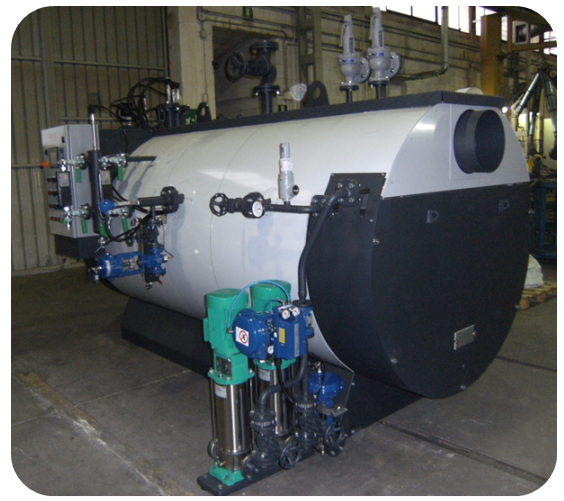

1. Описание котла

Котел предназначен для получения сухого насыщенного пара.

Управление котлом производится посредством панели управления.

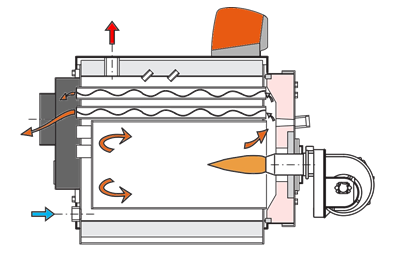

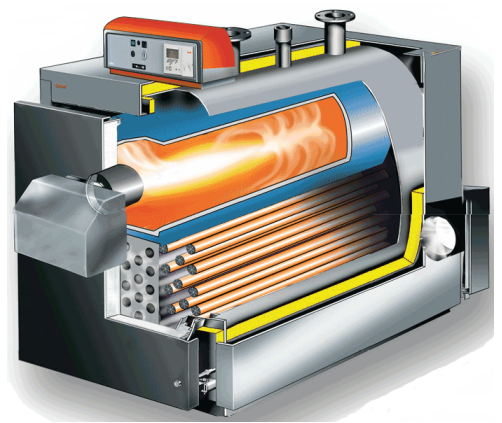

Котел жаротрубный, двухходовой, работающий по принципу обратного пламени.

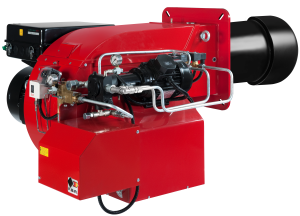

Котел может использоваться с горелочными устройствами, работающими на газе либо на жидком топливе.

В зависимости от используемой модели горелки, может быть применены такие виды жидкого топлива, как дизельное, светлое и темное печное, отработанное масло и т. д.

Котлы данной серии спроектированы для оптимальной эксплуатации на жидком топливе, имеют доступ к камере сгорания и дымогарным трубам, с целью облегчения обслуживания и чистки котла.

Передняя дверь изолирована огнеупорным материалом, оснащена смотровым стеклом для визуального контроля качества пламени.

Дверь может открываться в обе стороны для удобства доступа.

Котлы оснащены верхним и нижним инспекционными люками фланцевого типа.

Теплоизоляция корпуса выполнена минераловатным утеплителем с фольгированным слоем.

Корпус котла окрашен термостойкой краской и обшит нержавеющей сталью.

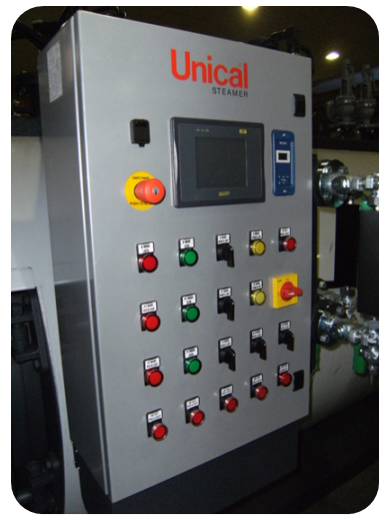

Управление котлом производится посредством шкафа управления.

Датчик давления
Реле давления
Предохранительное реле давления
Датчик верхнего уровня (выключения насоса)
Датчик нижнего уровня (включение насоса)
Датчик аварийного уровня (аварийное отключение)
Манометр
Визуальный указатель уровня котловой воды
Окно визуального контроля пламени горелки
Переходной фланец для горелок различного типа
Нижний инспекционный люк
Передняя крышка котла
Питающий насос (количество в соответствии с заказанной комплектацией)
Предохранительный клапан
Колонна установки датчиков
Вентиль отбора пара
Грузовые петли
Патрубок установки датчика
Обратный клапан насоса
Кран насоса
Кран слива
Патрубок соединения с дымоходом

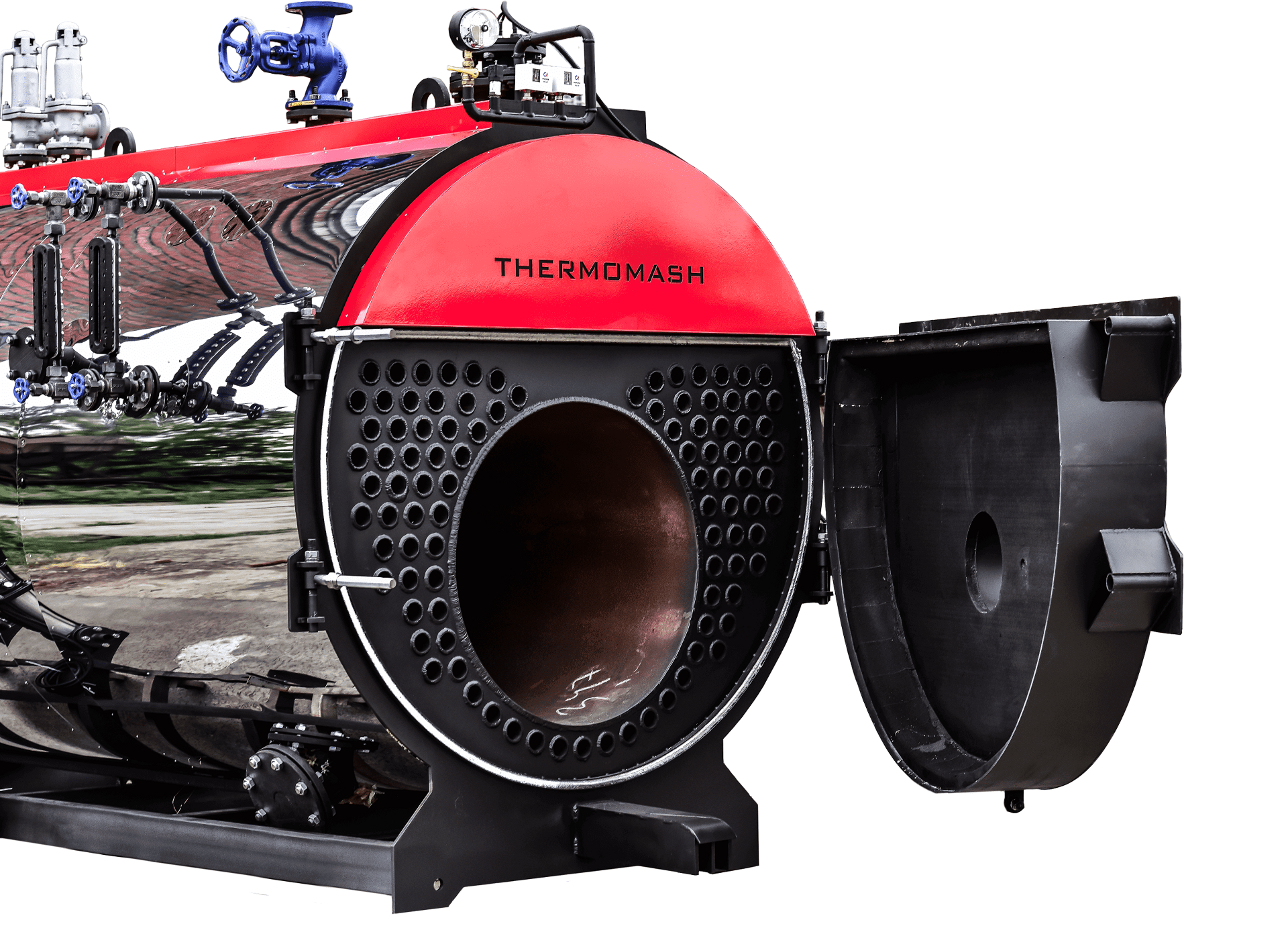

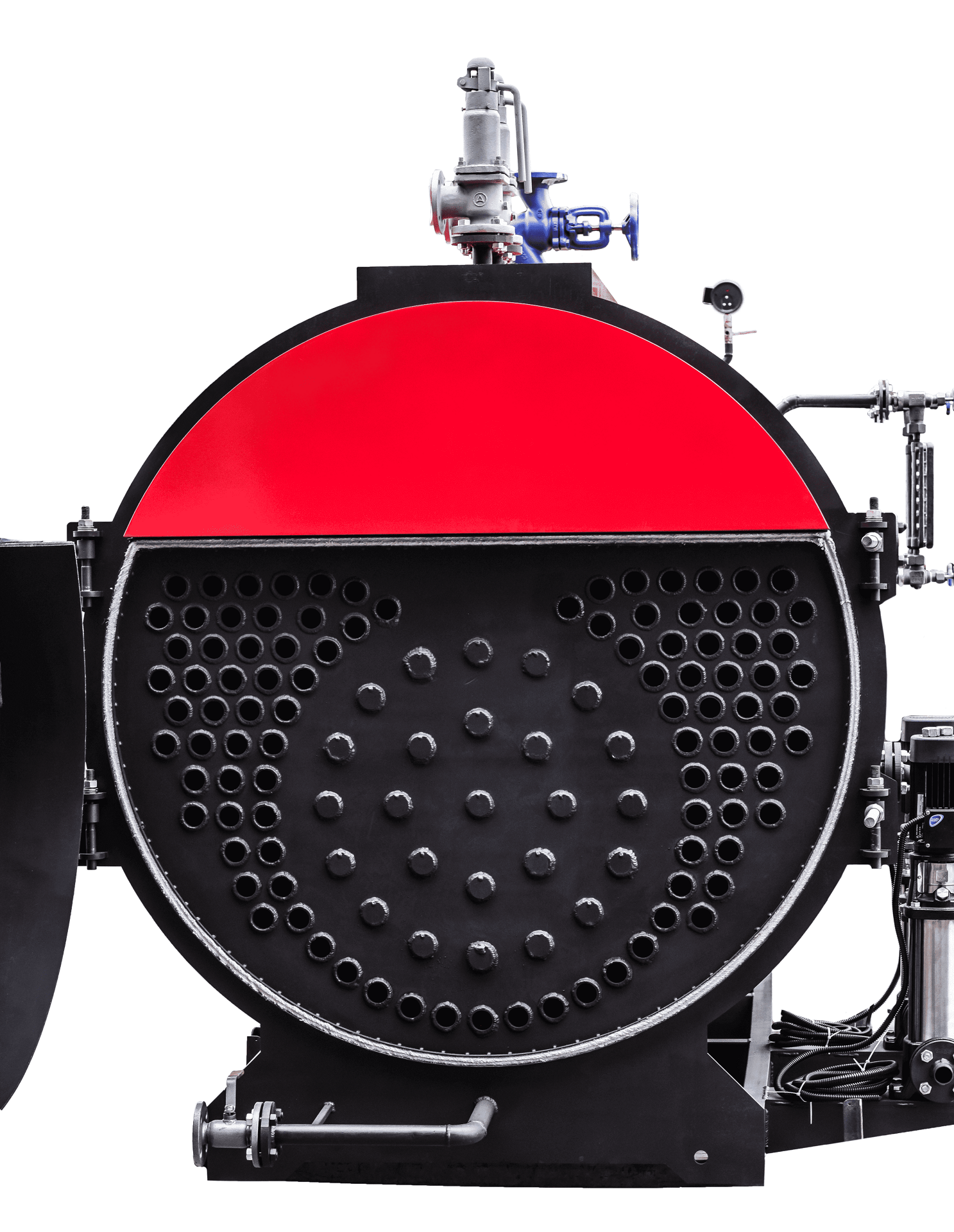

Задняя дверь для обслуживания дымогарных труб

Наименование	SM350	SM500	SM750	SM1000	SM1500	SM2000	SM2500	SM3000	SM3500	SM4000	SM5000
Паропроизводительность, кг/час	350	500	750	1000	1500	2000	2500	3000	3500	4000	5000
Мощность, кВт	265	375	565	750	1125	1500	1875	2250	2625	3000	3750
КПД при 100% нагрузке, %	90	90	90	90	90	90	90	90	90	90	90
Расчетное давление (max), бар	12/15	12/15	12/15	12/15	12/15	12/15	12/15	12/15	12/15	12/15	12/15
Объем теплоносителя, л	144	144	194	194	320	360	450	490	530	645	855
Максимальная рабочая температура, ºС	185	185	185	185	185	185	185	185	185	185	185
Температура дымовых газов, ºС	180	180	180	180	180	180	180	180	180	180	180
Эл. подключение	220В	220В	220В	220В	220В	220В	220В	220В	220В	220В	220В
Вес, кг	1600	1600	2670	3100	3650	5400	6150	7500	9100	10400	11800

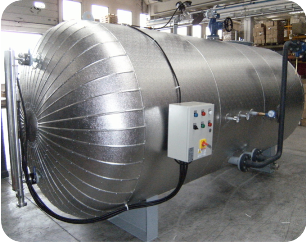

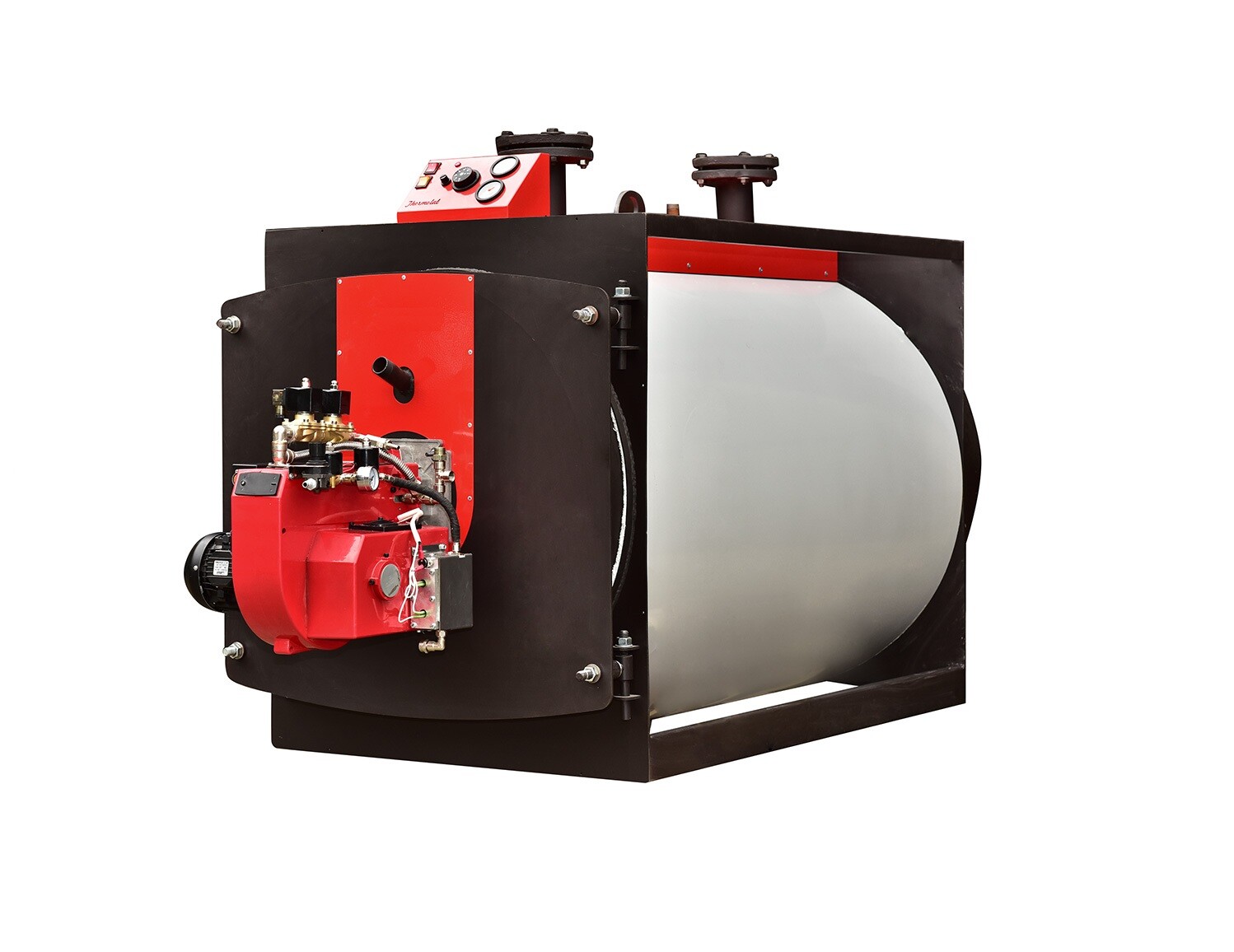

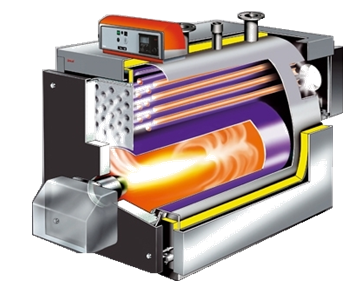

Котел стальной водогрейный жаротрубный двухходовой газовый Thermomash

Надежность эксплуатации наших котлов обеспечивается:
- использованием только цельнотянутых труб
- надежной автоматикой котла.

Раскрой всех деталей производится на лазерном комплексе IPG и зачистка деталей перед сваркой обеспечивает идеальную стыковку деталей, более высококачественные сварочные швы в сравнении с деталями, раскроенными плазменной резкой.

Турбулизаторы изготовлены из стали AISI 410 - сплав на основе никеля и железа (нержавеющая, жаропрочная до 700 градусов С, кислотостойкая).

- Зачистка и двойная проварка швов. Швы завариваются с наружной и внутренней стороны, что значительно увеличивает срок службы котла и гарантирует герметичность. Качество швов проверяется ультразвуковой диагностикой
Повышенная толщина трубной системы и обечайки, согласно требованиям «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».

- Дверца (крышка) котла футирована стекловолокнистым огнеупорным материалом, термостойкостью до 1300 С), теплоизоляционные свойства которого в разы превосходят огнеупорный бетон. В процессе эксплуатации крышка не трескается и сохраняет геометрию без потери теплоизоляции
- установкой горелок итальянского и российского производства, потребляющих природный газ, дизтопливо, либо мультитопливных горелок WiseEcoBurner (РФ), на отработанных маслах и всех видах печного темного топлива.

Гарантия до 5 лет

НАИМЕНОВАНИЕ	D70	D100	D150	D200	D250	D300	D350	D400	D500	D600	D700	D800	D900
Мощность, кВт	70	100	150	200	250	300	350	400	500	600	700	800	900
КПД , %	92,11	92,11	92,02	91,74	91,91	92,31	92,11	92,17	92,25	92,26	92,25	92,29	92,23
Максимальное рабочее давление, бар	5	5	5	5	5	5	5	5	5	5	5	5	5
Сопротивление камеры сгорания, мбар	0,8	1,0	1,2	1,9	2	2,0	2,9	4,1	4,2	6,2	5,0	7,1	5,1
Объем теплоносителя, л	144	144	194	194	320	360	450	490	530	645	855	855	950
Максимальная температура теплоносителя, ºС	95/115	95/115	95/115	95/115	95/115	95/115	95/115	95/115	95/115	95/115	95/115	95/115	95/115
Минимальная допустимая температура теплоносителя в обратном трубопроводе, ºС	55	55	55	55	55	55	55	55	55	55	55	55	55
Температура дымовых газов, ºС	180	180	180	180	180	180	180	180	180	180	180	180	180
Расход природного газа с надувной горелкой max м³/час	8,18	11,68	17,52	23,37	29,21	35,05	40,89	46,73	58,41	70,10	81,78	93,46	105,14
Площадь обогрева, м²	До 700	До 1000	До 1500	До 2000	До 2500	До 3000	До 3500	До 4000	До 5000	До 6000	До 7000	До 8000	До 9000
Эл. подключение	220В/50Гц	220В/50 Гц	220В/50 Гц	220В/50 Гц	220В/50 Гц	220В/50Гц	220В/50Гц	220В/50Гц	220В/50Гц	220В/50 Гц	220В/50 Гц	220В/50 Гц	220В/50 Гц
Подключение отопительного контура Ду	50	50	50	50	50	65	65	65	80	80	100	100	100
Диаметр дымохода, мм	200	200	250	250	250	250	250	250	300	300	350	350	350
Вес нетто, кг	280	280	358	358	455	490	595	595	870	985	1205	1205	1450

Модель	Н	Н1	Н2	Н3	L	P	P2	P3	P4	P5	Øa	Øb	N1, Ду	N2, Ду	N3
D70	970	910	440	440	770	1185	795	370	375	440	160*	250	50	50	1”
D100	970	910	440	440	770	1185	795	370	375	440	160*	250	50	50	1”
D150	975	905	440	440	780	1450	1040	360	640	450	160*	250	50	50	1”
D200	975	905	440	440	780	1450	1040	360	640	450	160*	250	50	50	1”
D250	975	905	440	440	780	1720	1330	370	910	440	160*	250	50	50	1”
D300	1075	1015	490	490	870	1720	1330	370	910	440	180*	250	65	65	1”
D350	1075	1015	490	490	870	1920	1530	370	1080	440	180*	250	65	65	1”
D400	1075	1015	490	490	870	1920	1530	370	1080	440	180*	250	65	65	1”
D500	1210	1130	540	540	990	1920	1530	370	1080	440	280*	300	80	80	1/1/4
D600	1210	1130	540	540	990	2200	1810	370	1390	440	280*	300	80	80	1/1/4
D700	1440	1355	445	650	1300	2280	1800	720	1130	430	300*	350	100	100	1” 1/4
D800	1440	1355	445	650	1300	2280	1800	720	1130	430	300*	350	100	100	1” 1/4
D900	1440	1355	445	650	1300	2550	2050	720	1400	430	300*	350	100	100	1” 1/4

НАИМЕНОВАНИЕ	D1000	D1200	D1400	D1600	D1800	D2000	D2500	D3000	D3500	D4000	D5000
Мощность, кВт	1000	1200	1400	1600	1800	2000	2500	3000	3500	4000	5000
КПД , %	92,11	92,11	92,02	91,74	91,91	92,31	92,11	92,17	92,25	92,26	92,25
Максимальное рабочее давление, бар	5	5	5	5	5	5	5	5	5	5	5
Сопротивление камеры сгорания, мбар	4,1	5,5	6,0	6,5	7,0	6,0	7,6	8,0	9,0	9,0	10,0
Объем по воде, л	1200	1200	1500	1500	2000	2000	2600	3150	3650	4450	5600
Макс. температура теплоносителя, ºС	95/115	95/115	95/115	95/115	95/115	95/115	95/115	95/115	95/115	95/115	95/115
Миним. допустимая температура теплоносителя в обратном трубопроводе, ºС	55	55	55	55	55	55	55	55	55	55	55
Температура дымовых газов, ºС	180	180	180	180	180	180	180	180	180	180	180
Расход природного газа с надувной горелкой max м³/час	117,0	137,5	160,5	183	205	230	285	345	402	460	572
Площадь обогрева, м²	До 10000	До 12000	До 14000	До 16000	До 18000	До 20000	До 25000	До 30000	До 35000	До 40000	До 50000
Эл. подключение	220В/50 Гц	220В/50 Гц	220В/50 Гц	220В/50 Гц	220В/50 Гц	220В/50 Гц	220В/50 Гц	220В/50 Гц	220В/50 Гц	220В/50 Гц	220В/50 Гц
Подключение отопительного контура Ду	50	50	50	50	50	65	65	65	80	80	100
Диаметр дымохода, мм	400	400	400	400	500	500	500	550	550	600	600
Вес нетто, кг	1850	1850	2600	2600	3650	3650	3900	5200	5750	7500	9500

Модель	Н	Н1	Н2	Н3	L	P	P2	P3	P4	P5	Øa	Øb	N1, Ду	N2, Ду	N3
D1000	1560	1440	750	750	1440	2460	2010	700	1200	560	280*	400	125	125	1” 1/4
D1200	1560	1440	750	750	1440	2460	2010	700	1200	560	280*	400	125	125	1” 1/4
D1400	1750	1630	880	880	1470	2880	2300	830	1300	750	320*	400	150	150	1” 1/4
D1600	1750	1630	880	880	1470	2880	2300	830	1300	750	320*	400	150	150	1” 1/4
D1800	1870	1750	950	950	1600	3220	2520	900	1550	770	360*	500	200	200	1” 1/4
D2000	1870	1750	950	950	1600	3220	2520	900	1550	770	360*	500	200	200	1” 1/4
D2500	1870	1750	950	950	1600	3500	2850	900	1830	770	350*	500	200	200	1” 1/4
D3000	2150	2030	1100	1100	1870	3500	2850	900	1830	770	400*	550	200	200	1” 1/4
D3500	2150	2030	1100	1100	1870	3950	3230	900	2090	960	400*	550	200	200	1” 1/4
D4000	2260	2140	1140	1140	1980	4350	3600	960	2340	1050	400*	600	200	200	1” 1/4
D5000	2450	2330	1220	1220	1300	4700	3990	1050	2600	1050	400*	600	250	250	1” 1/4

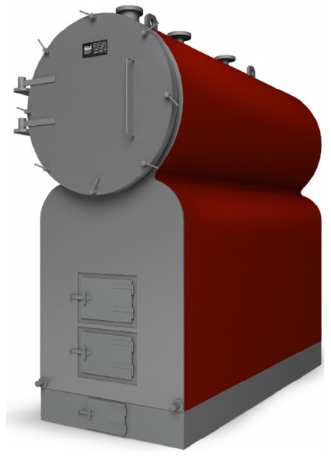

Горизонтальные паровые котлы низкого давления

Горизонтальные паровые котлы высокого давления

Вертикальные паровые котлы низкого давления

Вертикальные паровые котлы высокого давления

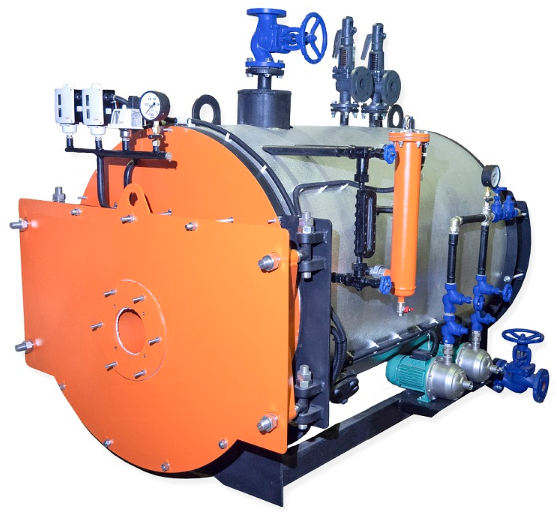

Горизонтальные паровые котлы низкого давления Витязь производятся с рабочим избыточным давлением до 0,07 МПа и максимальной температурой пара 115 0С. Данная линейка котлов не регулируется Котлонадзором, что упрощает их эксплуатацию. Классическая линейка паровых котлов производиться в диапазоне паропроизводительности от 250 до 4000 кг пара/ч. Конструкция топки реверсивная, жаротрубная.

Витязь КП-400-0.7 (до 400 кг/ч, до 0,7 бар)
КП-400-0.7	280.00	304.00	400.00	4.00
Витязь КП-500-0.7 (до 500 кг/ч, до 0,7 бар)
КП-500-0.7	350.00	380.00	500.00	4.00
Витязь КП-600-0.7 (до 600 кг/ч, до 0,7 бар)
КП-600-0.7	420.00	457.00	600.00	5.00
Витязь КП-300-0.7 (до 300 кг/ч, до 0,7 бар)
КП-300-0.7	210.00	228.00	300.00	4.00
Витязь КП-800-0.7 (до 800 кг/ч, до 0,7 бар)
КП-800-0.7	560.00	609.00	800.00	5.00
Витязь КП-700-0.7 (до 700 кг/ч, до 0,7 бар)
КП-700-0.7	490.00	533.00	700.00	5.00
Витязь КП-900-0.7 (до 900 кг/ч, до 0,7 бар)
КП-900-0.7	630.00	685.00	900.00	5.00
Витязь КП-1000-0.7 (до 1000 кг/ч, до 0,7 бар)
КП-1000-0.7	700.00	761.00	1,000.00	5.50
Витязь КП-1200-0.7 (до 1200 кг/ч, до 0,7 бар)
КП-1200-0.7	840.00	913.00	1,200.00	6.00
Витязь КП-1500-0.7 (до 1500 кг/ч, до 0,7 бар)
КП-1500-0.7	1,050.00	1,141.00	1,500.00	6.00
Витязь КП-1800-0.7 (до 1800 кг/ч, до 0,7 бар)
КП-1800-0.7	1,260.00	1,370.00	1,800.00	7.00
Витязь КП-2000-0.7 (до 2000 кг/ч, до 0,7 бар)
КП-2000-0.7	1,400.00	1,522.00	2,000.00	7.00
Витязь КП-2500-0.7 (до 2500 кг/ч, до 0,7 бар)
КП-2500-0.7	1,750.00	1,902.00	2,500.00	7.50
Витязь КП-3000-0.7 (до 3000 кг/ч, до 0,7 бар)
КП-3000-0.7	2,100.00	2,283.00	3,000.00	7.50
Витязь КП-3500-0.7 (до 3500 кг/ч, до 0,7 бар)
КП-3500-0.7	2,450.00	2,663.00	3,500.00	8.00
Витязь КП-4000-0.7 (до 4000 кг/ч, до 0,7 бар)
КП-4000-0.7	2,800.00	3,043.00	4,000.00	8.00

Горизонтальные паровые котлы высокого давления Витязь производятся с рабочим избыточным давлением до 1,6 МПа и максимальной температурой пара до 204 ⁰С. Паровые котлы рабочим давлением свыше 0,07 кПа подлежат регистрации в Котлонадзоре. Классическая линейка паровых котлов производиться в диапазоне паропроизводительности от 250 до 4000 кг пара/ч. Конструкция топки реверсивная, жаротрубная.

Витязь КП-300 (до 300 кг/ч, до 16 бар)
КП-300	210.00	228.00	300.00	4.00
Витязь КП-400 (до 400 кг/ч, до 16 бар)
КП-400	280.00	304.00	400.00	4.00
Витязь КП-500 (до 500 кг/ч, до 16 бар)
КП-500	350.00	380.00	500.00	4.00
Витязь КП-600 (до 600 кг/ч, до 16 бар)
КП-600	420.00	457.00	600.00	5.00
Витязь КП-700 (до 700 кг/ч, до 16 бар)
КП-700	490.00	533.00	700.00	5.00
Витязь КП-800 (до 800 кг/ч, до 16 бар)
КП-800	560.00	609.00	800.00	5.00
Витязь КП-900 (до 900 кг/ч, до 16 бар)
КП-900	630.00	685.00	900.00	5.00
Витязь КП-1000 (до 1000 кг/ч, до 16 бар)
КП-1000	700.00	761.00	1,000.00	5.50
Витязь КП-1200 (до 1200 кг/ч, до 16 бар)
КП-1200	840.00	913.00	1,200.00	6.00
Витязь КП-1500 (до 1500 кг/ч, до 16 бар)
КП-1500	1,050.00	1,141.00	1,500.00	6.00
Витязь КП-1800 (до 1800 кг/ч, до 16 бар)
КП-1800	1,260.00	1,370.00	1,800.00	7.00
Витязь КП-2000 (до 2000 кг/ч, до 16 бар)
КП-2000	1,400.00	1,522.00	2,000.00	7.00
Витязь КП-2500 (до 2500 кг/ч, до 16 бар)
КП-2500	1,750.00	1,902.00	2,500.00	7.50
Витязь КП-3000 (до 3000 кг/ч, до 16 бар)
КП-3000	2,100.00	2,283.00	3,500.00	7.50
Витязь КП-3500 (до 3500 кг/ч, до 16 бар)
КП-3500	2,450.00	2,663.00	3,500.00	8.00
Витязь КП-4000 (до 4000 кг/ч, до 16 бар)
КП-4000	2,800.00	3,043.00	4,000.00	8.00

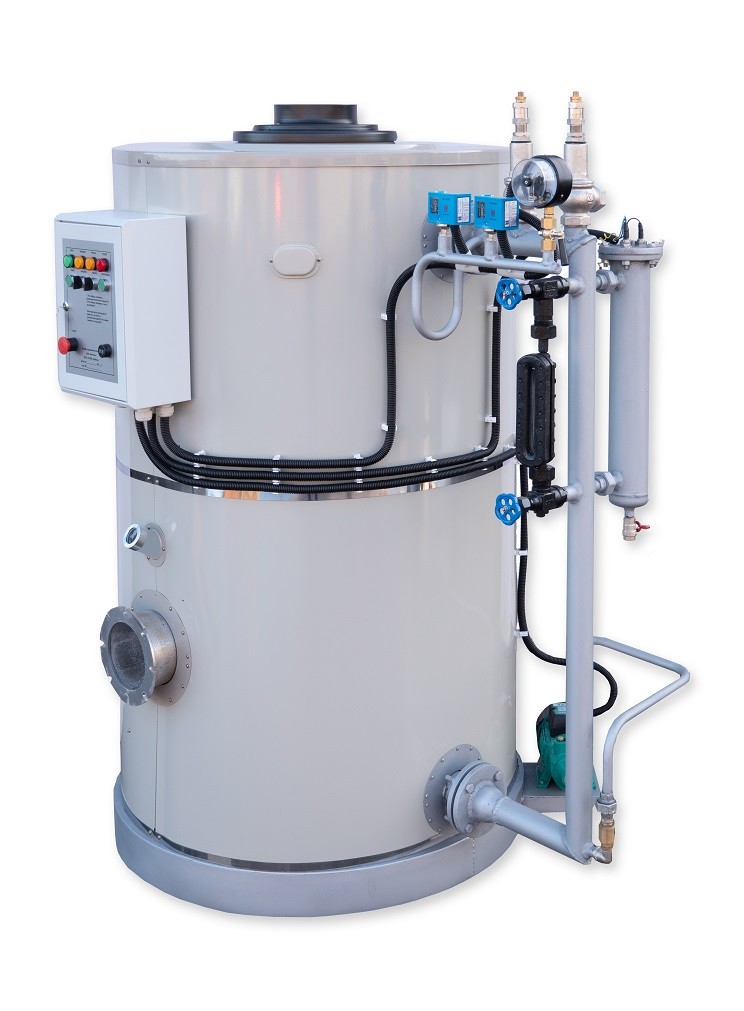

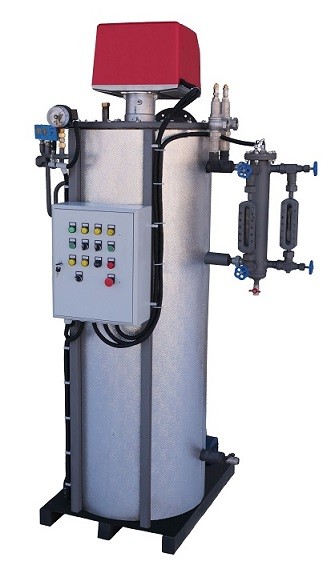

Вертикальные паровые котлы низкого давления Витязь производятся с рабочим избыточным давлением до 0,07 МПа и максимальной температурой пара 115 ⁰С. Котлы низкого давления не регулируется Котлонадзором, что упрощает их эксплуатацию. Вертикальна компоновка способствует более компактному размещению, а так же удобству обслуживания котла. Данная линейка паровых котлов производиться в диапазоне паропроизводительности от 40 до 1000 кг пара/ч. Конструкция топки жаротрубная, у котлов с индексом "М" прямоточная, с индексом "МВ" двух-ходовая.

Витязь КП-40М (до 40 кг/ч, до 0,7 бар)
КП-40М	28.00	31.50	40.00	90
Витязь КП-60М (до 60 кг/ч, до 0,7 бар)
КП-60М	42.00	47.00	60.00	120
Витязь КП-80М (до 80 кг/ч, до 0,7 бар)
КП-80М	56.00	62.90	80.00	160
Витязь КП-120М (до 120 кг/ч, до 0,7 бар)
КП-120М	84.00	94.40	120.00	200
Витязь КП-160М (до 160 кг/ч, до 0,7 бар)
КП-160М	112.00	125.80	160.00	280
Витязь КП-250М (до 250 кг/ч, до 0,7 бар)
КП-250М	175.00	196.70	250.00	350
Витязь КП-320М (до 320 кг/ч, до 0,7 бар)
КП-320М	224.00	251.70	320.00	430
Витязь КП-500М (до 500 кг/ч, до 0,7 бар)
КП-500М	350.00	393.30	500.00	750
Витязь КП-650М (до 650 кг/ч, до 0,7 бар)
КП-650М	455.00	511.20	650.00	900

Вертикальные паровые котлы высокого давления Витязь производятся с рабочим избыточным давлением до 1,0 МПа и максимальной температурой пара до 180 ⁰С. Паровые котлы рабочим давлением свыше 0,07 кПа подлежат регистрации в Котлонадзоре. Данная линейка паровых котлов производиться в диапазоне паропроизводительности от 150 до 1000 кг пара/ч. Конструкция топки жаротрубная, у котлов с индексом "М" прямоточная, с индексом "МВ" двух-ходовая.

Витязь КП-150МВ (до 150 кг/ч, до 10 бар)
КП-150МВ	104.00	114.40	150.00	1.00
Витязь КП-290МВ (до 290 кг/ч, до 10 бар)
КП-290МВ	202.00	222.00	290.00	3.50
Витязь КП-220МВ (до 220 кг/ч, до 10 бар)
КП-220МВ	153.00	168.00	220.00	2.00
Витязь КП-430МВ (до 430 кг/ч, до 10 бар)
КП-430МВ	302.00	332.00	430.00	1.00
Витязь КП-360МВ (до 360 кг/ч, до 10 бар)
КП-360МВ	250.00	275.00	360.00	3.50
Витязь КП-500МВ (до 510 кг/ч, до 10 бар)
КП-500МВ	354.00	389.00	510.00	2.00
Витязь КП-650МВ (до 650 кг/ч, до 10 бар)
КП-650МВ	451.00	496.00	650.00	2.00
Витязь КП-850МВ (до 860 кг/ч, до 10 бар)
КП-850МВ	602.00	662.00	860.00	3.50
Витязь КП-1000МВ (до 1000 кг/ч, до 10 бар)
КП-1000МВ	702.00	772.00	1,000.00	4.00

Котлы паровые BHP

Котлы паровые низкого давления BLP

Котлы паровые SB/V

Котлы TRINox водогрейные трехходовые

Котлы SuperRAC водогрейные двухходовые

Котлы на диатермическом масле

Ведущий европейский (Италия) завод I.VAR начиная с 1956 года занимается разработкой и производством котлов промышленного назначения. Котлы отличаются своей надежностью и энергоэффективностью, благодаря использованию ряда высокотехнологичных решений.

Модельный ряд включает в себя котлы паропроизводительностью от 140 до 12 000 кг/ч

Паровой котел IVAR (парогенератор) – это устройство, предназначенное для выработки насыщенного либо перегретого пара.

Выработка пара происходит посредством перехода тепловой энергии сжигаемого топлива к воде, находящейся в котле под давлением, нагреве ее и дальнейшем преобразовании из жидкого состояния в газообразное (пар).

Паровые котлы делятся на две ключевые группы: не поднадзорные, с давлением производимого пара не выше 0,7 бар и поднадзорные, с давлением производимого в котле пара выше 0,7 бар. Все котлы подразделяются на жаротрубные (газотрубные) и водотрубные. В жаротрубных парогенераторах высокотемпературные продукты сгорания топлива (газы) проходят внутри дымогарных труб котла, отдавая свое тепло нагреваемой воде, через стенку труб. В водотрубных котлах наоборот по трубкам протекает нагреваемая вода, а топочные продукты сгорания (газы) омывают теплообменные трубки снаружи.

Паровые котлы IVAR могут быть укомплектованы газовыми, жидкотопливными и комбинированными горелочными устройствами ведущих европейских производителей

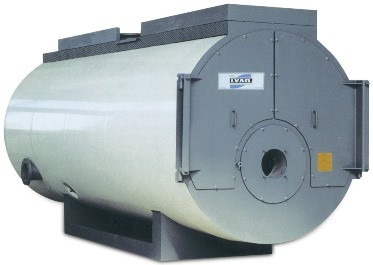

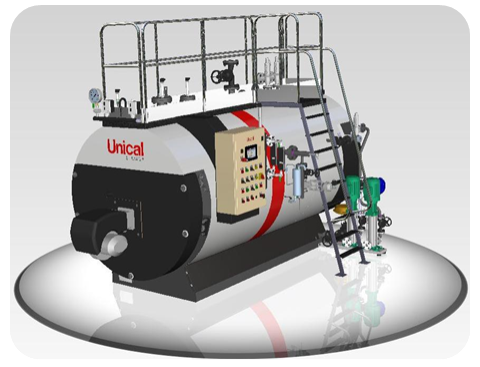

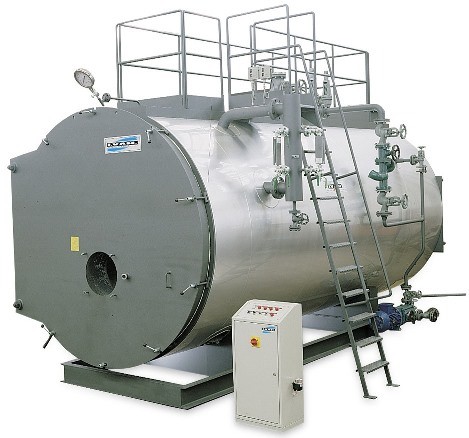

Паровые жаротрубные котлы IVAR серии BHP
Рабочее давление до 12/15 бар
Производительность пара: 140 - 5000 кг/ч
Тип камеры сгорания: двухходовая, с реверсивным развитием факела

Серия BHP – это модельный ряд паровых котлов, предназначенных для производство пара с давлением до 12 или 15 бар. Котлы оборудованы реверсивной (тупиковой) топкой, предназначенной для сжигания газообразного или жидкого топлива. Топки котлоагрегатов оснащены термокомпенсаторами, необходимыми для погашения тепловых нагрузок (расширений) на металл. Конструктив парового котла BHP позволяет производить очистку дымогарных труб и топки от продуктов сгорания топлива.

Весь модельный ряд паровых котлов IVAR высокого давления серии BHP имеет Сертификат соответствия РФ и Разрешение Ростехнадзора на применение.

Паровой котел BHP 140
BHP 140	97.00	108.00	140.00	1.50	1,150
Паровой котел BHP 200
BHP 200	138.00	153.00	200.00	2.50	1,150
Паровой котел BHP 300
BHP 300	208.00	231.00	300.00	3.00	1,450
Паровой котел BHP 400
BHP 400	227.00	308.00	400.00	3.50	1,450
Паровой котел BHP 500
BHP 500	346.00	384.00	500.00	4.20	2,200
Паровой котел BHP 700
BHP 700	485.00	539.00	700.00	4.50	2,200
Паровой котел BHP 800
BHP 800	554.00	616.00	800.00	5.00	2,550
Паровой котел BHP 1000
BHP 1000	692.00	769.00	1,000.00	6.00	2,800
Паровой котел BHP 1250
BHP 1250	865.00	961.00	1,250.00	6.50	3,300
Паровой котел BHP 1500
BHP 1500	1,038.00	1,154.00	1,500.00	6.80	3,650
Паровой котел BHP 1750
BHP 1750	1,212.00	1,347.00	1,750.00	7.00	3,900
Паровой котел BHP 2000
BHP 2000	1,385.00	1,539.00	2,000.00	7.00	4,650
Паровой котел BHP 2500
BHP 2500	1,731.00	1,923.00	2,500.00	8.00	5,500
Паровой котел BHP 3000
BHP 3000	2,077.00	2,308.00	3,000.00	8.20	6,400
Паровой котел BHP 3500
BHP 3500	2,423.00	2,692.00	3,500.00	9.00	6,850
Паровой котел BHP 4000
BHP 4000	2,790.00	3,077.00	4,000.00	10.00	8,600
Паровой котел BHP 5000
BHP 5000	3,463.00	3,847.00	5,000.00	10.20	12,500

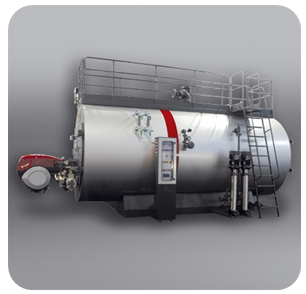

Паровые жаротрубные котлы IVAR серии BLP
Рабочее давление до 0,7 бар
Производительность пара: 140 - 3000 кг/ч
Тип камеры сгорания: двухходовая, с реверсивным развитием факела

Серия BLP - это стальные двухходовые паровые котлы с охлаждаемой реверсивной топкой, рассчитанные на выработку пара низкого давления (до 0,7 бар). Котлы предназначены для работы с наддувными вентиляторными горелками, использующих в качестве топлива легкое жидкое топливо или природный, попутный и сжиженный газ.
Реверсивная топка котла позволяет достичь высокой интенсивности рециркуляции горячих продуктов сгорания, что в свою очередь обеспечивает планомерную теплопередачу и нагрев воды по всей длине топки.
Конструктив парового котла BLP позволяет производить очистку дымогарных труб и топки от продуктов сгорания топлива.

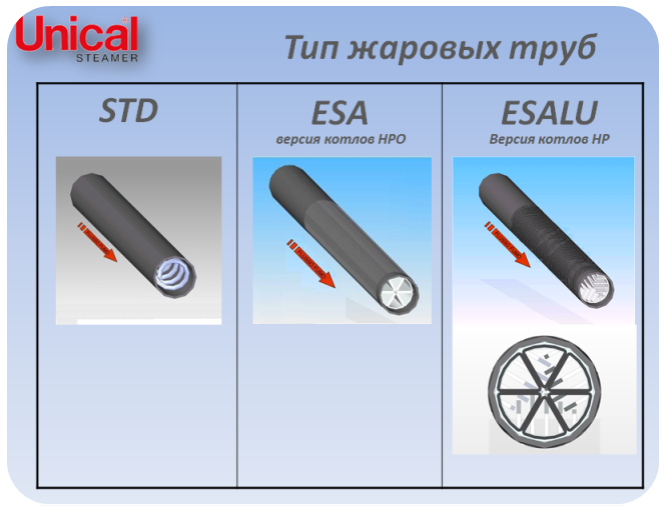

Турбулизаторы котлов IVAR изготовлены из нержавеющей стали, что значительно увеличивает срок их эксплуатации.
Современный конструктив и высококачественное навесное оборудование (арматура ARI Armaturen, DANFOSS, насосы KSB, GRUNDFOS, деаэрационные колонны GESTRA) позволяют получать высокий КПД котла и отличные эксплуатационные параметры на протяжении всего срока использования парового котла.

Весь модельный ряд паровых котлов IVAR низкого давления серии BLP имеет Сертификат соответствия РФ и Разрешение Ростехнадзора на применение.

Паровой котел низкого давления BLP 140
BLP 140	94.00	104.00	140.00	1.50	850
Паровой котел низкого давления BLP 200
BLP 200	134.00	149.00	200.00	2.50	850
Паровой котел низкого давления BLP 300
BLP 300	201.00	223.00	300.00	3.00	1,220
Паровой котел низкого давления BLP 400
BLP 400	268.00	298.00	400.00	3.50	1,220
Паровой котел низкого давления BLP 500
BLP 500	335.00	372.00	500.00	4.20	1,470
Паровой котел низкого давления BLP 700
BLP 700	469.00	521.00	700.00	4.50	1,650
Паровой котел низкого давления BLP 800
BLP 800	536.00	596.00	800.00	5.00	1,820
Паровой котел низкого давления BLP 1000
BLP 1000	670.00	744.00	1,000.00	6.00	1,970
Паровой котел низкого давления BLP 1250
BLP 1250	837.00	930.00	1,250.00	6.50	2,230
Паровой котел низкого давления BLP 1500
BLP 1500	1,005.00	1,117.00	1,500.00	6.80	2,530
Паровой котел низкого давления BLP 1750
BLP 1750	1,172.00	1,302.00	1,750.00	7.00	3,150
Паровой котел низкого давления BLP 2000
BLP 2000	1,339.00	1,488.00	2,000.00	7.00	3,470
Паровой котел низкого давления BLP 2500
BLP 2500	1,674.00	1,860.00	2,500.00	8.00	4,650
Паровой котел низкого давления BLP 3000
BLP 3000	2,009.00	2,232.00	3,000.00	8.20	5,150

Паровые жаротрубные котлы IVAR серии SB/V
Рабочее давление до 12/15 бар
Производительность пара: 2000 - 12000 кг/ч
Тип камеры сгорания: трехходовая

Серия SB/V - это жаротрубные паровые котлы с трехходовой топкой (три полноценных хода), рассчитанные на производство пара с давлением до 12 либо 15 бар. Отличительными особенностями данной серии являются: низкие выбросы вредных продуктов сгорания NOx; высокий КПД, получаемый за счет встроенного экономайзера; возможность использования горелки, работающей на тяжелом жидком топливе. Все теплообменные поверхности котла, соприкасающиеся с пламенем, охлаждаются нагреваемой водой, что повышает ресурс использования агрегата и делает его более безопасным.
В стандартную комплектацию всех паровых котлов IVAR входит теплоизоляция, декоративная обшивка, шкаф управления, горелочная плита, устройство контроля уровня воды, предохранительные клапана, водоуказательные стекла, датчики давления и питательный блок с двумя насосами, арматурой и автоматикой.

Весь модельный ряд паровых котлов IVAR высокого давления серии SB/V имеет Сертификат соответствия РФ и Разрешение Ростехнадзора на применение.

Котел паровой SB/V 2
SB/V 2	1,385.00	1,567.00	2,000.00	3.50
Котел паровой SB/V 3
SB/V 3	2,077.00	2,334.00	3,000.00	5.50
Котел паровой SB/V 4
SB/V 4	2,769.00	3,112.00	4,000.00	6.00
Котел паровой SB/V 5
SB/V 5	3,462.00	3,891.00	5,000.00	7.50
Котел паровой SB/V 6
SB/V 6	4,155.00	4,668.00	6,000.00	8.00
Котел паровой SB/V 7
SB/V 7	4,847.00	5,446.00	7,000.00	8.50
Котел паровой SB/V 8
SB/V 8	5,540.00	6,266.00	8,000.00	10.00
Котел паровой SB/V 10
SB/V 10	6,923.00	7,780.00	10,000.00	7.50
Котел паровой SB/V 12
SB/V 12	8,308.00	9,335.00	12,000.00	7.80

Котел TRINOx 1000
TRINOx 1000	1,165.00	1,260.00	4.50	3,320.00
Котел TRINOx 1200
TRINOx 1200	1,410.00	1,522.00	6.60	3,550.00
Котел TRINOx 1500
TRINOx 1500	1,760.00	1,902.00	5.30	4,700.00
Котел TRINOx 1750
TRINOx 1750	2,040.00	2,210.00	5.60	4,950.00
Котел TRINOx 2150
TRINOx 2150	2,510.00	2,710.00	5.60	5,700.00
Котел TRINOx 2580
TRINOx 2580	3,020.00	3,260.00	5.50	7,110.00
Котел TRINOx 3000
TRINOx 3000	3,520.00	3,810.00	7.70	7,650.00
Котел TRINOx 3500
TRINOx 3500	4,090.00	4,420.00	5.40	9,250.00
Котел TRINOx 4000
TRINOx 4000	4,680.00	5,050.00	7.00	10,050.00
Котел TRINOx 4300
TRINOx 4300	5,030.00	5,450.00	8.20	10,200.00
Котел TRINOx 5000
TRINOx 5000	5,830.00	6,310.00	5.60	13,300.00
Котел TRINOx 6000
TRINOx 6000	7,020.00	7,590.00	8.40	14,200.00
Котел TRINOx 7500
TRINOx 7500	8,760.00	9,460.00	8.10	17,800.00
Котел TRINOx 9000
TRINOx 9000	10,560.00	11,400.00	8.70	22,000.00

Водогрейные жаротрубные котлы IVAR серии SuperRAC
Номинальная мощность: 93 - 5815 кВт
Рабочее давление до 6 бар
Тип камеры сгорания: двухходовая

Водогрейные стальные котлы SuperRAC произведены на заводе IVAR (Италия) и предназначены для использования в промышленных отопительных и технологических котельных.
Конструкция камеры сгорания котлов жаротрубная, с реверсивным формированием факела горелки внутри плавающей топки. Второй ход топки оснащен специальными турбулизаторами из нержавеющей стали, предназначенными для повышения КПД котла. Камера сгорания котлов имеет специальную, устойчивую к тепловым деформациям конструкцию и снабжена конденсатоотводчиком. Применение в качестве материала турбулизаторов - нержавеющей стали, позволяет значительно увеличить срок их службы. Котлы I.VAR модели SuperRAC укомплектованы дополнительной внешней термоизоляцией передней стенки, что не позволяет ей нагреваться свыше 55 С и температура поверхности нагрева соответствует нормам «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов».
Котлы SuperRAC предназначены для работы с наддувными газовыми, жидкотопливными или комбинированными горелками.

Котел SuperRAC 93
SuperRAC 93	93.00	103.00	0.50	250.00
Котел SuperRAC 105
SuperRAC 105	105.00	115.00	0.70	270.00
Котел SuperRAC 150
SuperRAC 150	151.20	167.00	1.20	310.00
Котел SuperRAC 190
SuperRAC 190	192.00	211.00	1.20	460.00
Котел SuperRAC 230
SuperRAC 230	233.00	257.00	1.50	480.00
Котел SuperRAC 290
SuperRAC 290	291.00	320.00	2.30	540.00
Котел SuperRAC 345
SuperRAC 345	349.00	384.00	3.30	550.00
Котел SuperRAC 405
SuperRAC 405	407.00	449.00	4.40	610.00
Котел SuperRAC 465
SuperRAC 465	465.00	511.00	3.30	870.00
Котел SuperRAC 520
SuperRAC 520	523.00	577.00	4.30	890.00
Котел SuperRAC 580
SuperRAC 580	581.00	637.00	4.80	940.00
Котел SuperRAC 695
SuperRAC 695	700.00	771.00	4.50	1,310.00
Котел SuperRAC 810
SuperRAC 810	820.00	899.00	5.60	1,380.00
Котел SuperRAC 930
SuperRAC 930	940.00	1,027.00	5.40	1,440.00
Котел SuperRAC 1045
SuperRAC 1045	1,060.00	1,156.00	6.00	1,620.00
Котел SuperRAC 1220
SuperRAC 1220	1,240.00	1,349.00	6.50	2,200.00
Котел SuperRAC 1450
SuperRAC 1450	1,480.00	1,606.00	6.80	2,580.00
Котел SuperRAC 1860
SuperRAC 1860	1,890.00	2,056.00	7.00	3,300.00
Котел SuperRAC 2100
SuperRAC 2100	2,100.00	2,282.00	7.20	3,640.00
Котел SuperRAC 2330
SuperRAC 2330	2,360.00	2,570.00	7.20	3,710.00
Котел SuperRAC 2910
SuperRAC 2910	2,960.00	3,213.00	7.50	5,280.00
Котел SuperRAC 3490
SuperRAC 3490	3,550.00	3,855.00	7.80	5,760.00
Котел SuperRAC 4070
SuperRAC 4070	4,150.00	4,497.00	9.00	7,490.00
Котел SuperRAC 4650
SuperRAC 4650	4,652.00	5,140.00	10.00	8,700.00
Котел SuperRAC 5230
SuperRAC 5230	5,233.00	5,782.00	12.00	9,500.00
Котел SuperRAC 5810
SuperRAC 5810	5,815.00	6,425.00	12.00	11,000.00

Котлы UNICAL MODAL

Котлы UNICAL ELLPREX

Котлы TRISTAR

Котлы TRIOPREX N

Котлы TERNOx

Котлы BAHR UNO

Котлы BAHR 12/15

Котлы TRYPASS 12/15

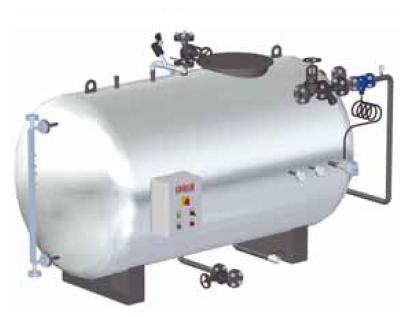

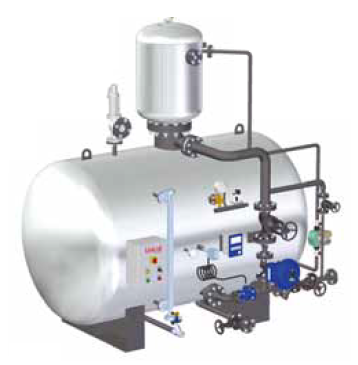

Деаэраторы DEAR

Дополнительное оборудование паровых котлов

Диатермические котлы DIATHER

Котлы на перегретой воде SUHR

Котлы на перегретой воде TRYSUHR

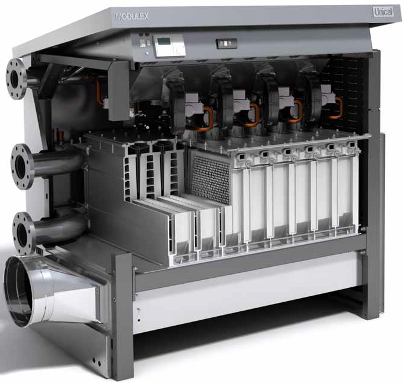

Конденсационные котлы MODULEX 100-340

Конденсационные котлы MODULEX 440-900

Конденсатные котлы MODULEX EXT

Конденсационные котлы XC-K

Водогрейные котлы или генераторы тепла – это агрегаты, предназначенные для выработки необходимого количество тепла в ходе сжигания в них различных видов топлива. Выработанное тепло водогрейные котлы передают жидкому теплоносителю (вода), посредством процесса теплопередачи через однослойную стенку котла.

Производственная программа итальянского завода-производителя котлов UNICAL включает в себя следующий модельный ряд водогрейных котлов:

- бытовые водогрейные котлы UNICAL серии MODAL мощностью 64 – 291 кВт
- водогрейные стальные котлы UNICAL серии ELLPREX мощностью 170 – 6000 кВт
- высокоэффективные водогрейные котлы TRISTAR мощностью 80 - 3500 кВт (КПД 95-96%)
- водогрейные трехходовые котлы UNICAL серии TRIOPREX мощностью 65 - 1900 кВт
- промышленные трехходовые котлы UNICAL серии TERNOX мощностью 2500 – 10500 кВт

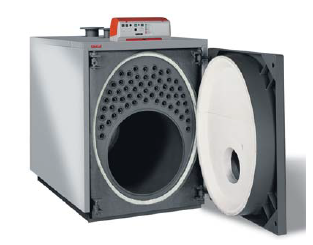

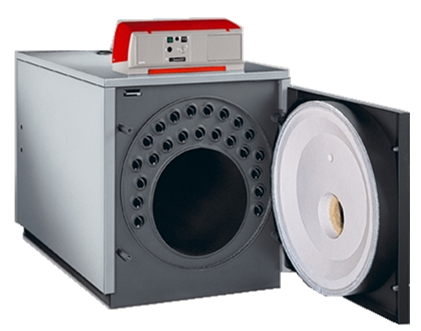

Водогрейные жаротрубные котлы UNICAL серии MODAL.
Тип камеры сгорания: двухходовая, с реверсивным развитием факела.

Компактный водогрейный котел Modal с цилиндрической полностью омываемой глухой топкой, обеспечивает отличный теплообмен при работе на газовом или жидком топливе. Днище топки котла со стороны воды имеет ребра жесткости, позволяющие усилить конструкцию котла и увеличивающие поверхность теплообмена.

Внутри дымогарных труб котла имеются турбулизаторы, обеспечивающие турбулентное движение продуктов сгорания внутри труб, что интенсифицирует теплообмен и как следствие уменьшают температуру уходящих продуктов сгорания за котлом.

Все котлы Modal, работают под давлением, и снабжены прочной герметичной дверцей, и жаропрочной теплоизоляцией, позволяющей предотвратить деформацию конструкции; тепловые потери котла; загазованность помещения котельной продуктами сгорания. Также дверца котла обладает функцией точной регулировки по горизонтали и по вертикали, что позволяет добиться идеальной плотности ее прилегания к корпусу котла. В заводской поставке петли дверцы располагаются справа, но при переустановке петель дверцу можно перевесить на противоположную сторону. Откидывающаяся дверца позволяет обеспечить удобный доступ к камере сгорания котла и дымогарным трубам и турбулизаторам без демонтажа горелки.

Водогрейные котлы UNICAL серии MODAL были разработаны для применения в определенных диапазонах мощности с целью получения оптимальных показателей в течение отопительного сезона. Полезная мощность котлоагрегата может быть скорректированная за счет настройки горелки соответствующей мощности и установкой турбулизаторов в дымогарных трубах котла, в соответствии с правилами, приведенными в инструкции по монтажу и эксплуатации котла.

Котел MODAL предназначен для функционирования с надувными горелками, на различных видах жидкого или газообразного топлива. Используются, как правило, двух-ступенчатые и модулируемые горелки различных европейских производителей.

Контрфланец горелки является универсальным, что позволяет устанавливать горелку от любого европейского производителя.
Все котлы Modal имеют российский сертификат и разрешение на применение РОСТЕХНАДЗОРа. В Россию котлы поставляются в комплектации, соответствующей требованиям российских нормативных документов (СНиП, ГОСТ и т.п.).

Котел MODAL 64
MODAL 64	64.00	71.00	0.15	90.14	195.00
Котел MODAL 76
Modal 76	76.00	84.00	0.18	90.47	195.00
Котел MODAL 93
MODAL 93	93.00	102.00	0.25	91.17	195.00
Котел MODAL 105
MODAL 105	105.00	115.00	0.30	91.30	280.00
Котел MODAL 116
MODAL 116	116.00	128.00	0.30	90.62	280.00
Котел MODAL 140
MODAL 140	140.00	155.00	0.50	90.32	280.00
Котел MODAL 163
MODAL 163	163.00	180.00	0.80	90.55	318.00
Котел MODAL 186
MODAL 186	186.00	206.00	1.40	90.29	318.00
Котел MODAL 233
MODAL 233	233.00	258.00	1.80	90.31	420.00
Котел MODAL 291
MODAL 291	291.00	322.00	2.20	90.37	480.00

Водогрейные стальные жаротрубные котлы UNICAL серии ELLPREX.
Тип камеры сгорания: двухходовая, с реверсивным развитием факела.

Котлы UNICAL ELLPREX имеют высокий запас прочности и долговечности, что обеспечивается максимальным рабочим давлением 6 бар.
Верхнее расположение дымогарных труб второго хода, относительно топки котла предупреждает образование кислотного конденсата вследствие соприкосновения остывающих продуктов сгорания с более теплой водой, находящейся в верхней части котла unical ellprex.
Внутри дымогарных труб имеются спиральные турбулизаторы, улучшающие степень теплообмена между греющей и нагреваемой средой.

Дверца топки котла укомплектована двухсторонними петлями и может открываться налево или направо, тем самым обеспечивается удобный доступ к камере сгорания котла и дымогарным трубам без демонтажа горелки.
A) Вертикальная регулировка: производится путем вращения гаек после снятия установочных винтов.
B) Поперечная регулировка: производится путем ослабления петель на передней плите котла и смещением в сторону.
C) Осевая регулировка: изменение положения двери по отношению к камере может быть достигнуто регулировкой гаек и контргаек.

Котлы ELLPREX разработаны для работы с надувными горелками ведущих европейских производителей. Установленные на котел горелки классифицируются по типу сжигаемого топлива: жидкое или газообразное, либо по типу регулирования процесса горения: двухступенчатые и модулирующие горелки.

В котлах большой мощности используется плавающая цилиндрическая топка большой длины. Начиная с модели UNICAL ELLPREX 760, по уже многократно испытанной технологии, Unical приваривает топку только к передней доске. Это позволяет увеличить гарантированный срок службы и обеспечить гибкость эксплуатации.

Требования к монтажу, эксплуатации и обслуживанию водогрейных котлов UNICAL ELLPREX, соблюдение которых необходимо для обеспечения гарантийного срока его службы.

1. Правильное использование котла подразумевает точное исполнение всех рекомендаций Изготовителя, содержащихся в «Руководстве по установке и обслуживанию» № 31878 для ELLPREX и № 36515 для ELLPREX HT, поставляемых вместе с котлом.

2. Котел предназначен для работы в системах с принудительной циркуляцией воды с температурой не выше 110 С при сжигании природного/сжиженного газа или легкого дизельного топлива.
Любое другое использование котла считается неправильным. Работа котла на серосодержащих российских топливах (мазут М40/100, сырая нефть, попутный газ и др.) возможен только после согласования с UNICAL по предоставлении состава топлива.

Котел ELLPREX 170 (снят с производства)
ELLPREX 170	170.00	186.00	1.50	91.40	435.00
Котел ELLPREX 240 (снят с производства)
ELLPREX 240	240.00	262.00	2.80	91.60	510.00
Котел ELLPREX 290 (снят с производства)
ELLPREX 290	290.00	317.00	2.50	91.48	588.00
Котел ELLPREX 340
ELLPREX 340	340.00	371.00	3.40	91.64	629.00
Котел ELLPREX 420
ELLPREX 420	420.00	459.00	2.90	91.50	796.00
Котел ELLPREX 510
ELLPREX 510	510.00	557.00	4.30	91.56	919.00
Котел ELLPREX 630
ELLPREX 630	630.00	688.00	5.50	97.57	1,049.00
Котел ELLPREX 760
ELLPREX 760	760.00	830.00	3.00	91.57	1,341.00
Котел ELLPREX 870
ELLPREX 870	870.00	950.00	3.50	91.58	1,447.00
Котел ELLPREX 970
ELLPREX 970	970.00	1,060.00	4.30	91.51	1,553.00
Котел ELLPREX 1100
ELLPREX 1100	1,100.00	1,200.00	5.80	91.66	1,821.00
Котел ELLPREX 1320
ELLPREX 1320	1,320.00	1,442.00	7.50	91.54	2,030.00
Котел ELLPREX 1570
ELLPREX 1570	1,570.00	1,715.00	5.30	91.54	2,780.00
Котел ELLPREX 1850
ELLPREX 1850	1,850.00	2,020.00	7.30	91.58	3,280.00
Котел ELLPREX 2200
ELLPREX 2200	2,200.00	2,400.00	6.50	91.66	4,145.00
Котел ELLPREX 2650
ELLPREX 2650	2,650.00	2,890.00	9.00	91.69	4,465.00
Котел UNICAL ELLPREX 3000
ELLPREX 3000	3,000.00	3,280.00	8.50	91.46	5,110.00
Котел UNICAL ELLPREX 3500
ELLPREX 3500	3,500.00	3,825.00	7.30	91.48	6,700.00
Котел UNICAL ELLPREX 4000
ELLPREX 4000	4,000.00	4,371.00	7.80	92.20	7,500.00
Котел UNICAL ELLPREX 4500
ELLPREX 4500	4,500.00	4,838.00	8.80	93.00	7,750.00
Котел ELLPREX 5000
ELLPREX 5000	5,000.00	5,421.00	11.00	92.22	7,750.00
Котел ELLPREX 5500
ELLPREX 5500	5,500.00	5,914.00	10.00	93.00	9,300.00
Котел ELLPREX 6000
ELLPREX 6000	6,000.00	6,506.00	12.00	92.22	9,300.00
Котел ELLPREX 7000
ELLPREX 7000	7,000.00	7,590.50	12.00	92.22	12,450.00
Котел ELLPREX 6500
ELLPREX 6500	6,500.00	6,989.20	10.00	93.00	12,450.00

Водогрейные стальные жаротрубные котлы UNICAL серии TRISTAR.
Тип камеры сгорания: двухходовая, с реверсивным развитием факела, со специальными антиконденсационными дымогарными трубами.

КПД водогрейных котлов TRISTAR составляет 95-96%

Серия котлов TRISTAR имеет конструкцию, позволяющую достичь высокого КПД за счет максимального использования тепловой способности топлива и минимизации тепловых потерь уходящими продуктами сгорания. Дымогарные трубы расположены в нижней части топки котла, а камера сгорания находится в верхней части водного объема котла, в зоне высоких температур.

Такая конструктивная особенность устройства котла препятствует контакту между водоохлаждающими поверхностями и поверхностями дымовых газов, что исключает возникновение конденсата водяных паров внутри водоохлаждаемых поверхностей.

Для водогрейных котлов TRISTAR были спроектированы и разработаны специальные высокоэффективные дымогарные трубы Esalobato, позволяющие получить высокий КПД.

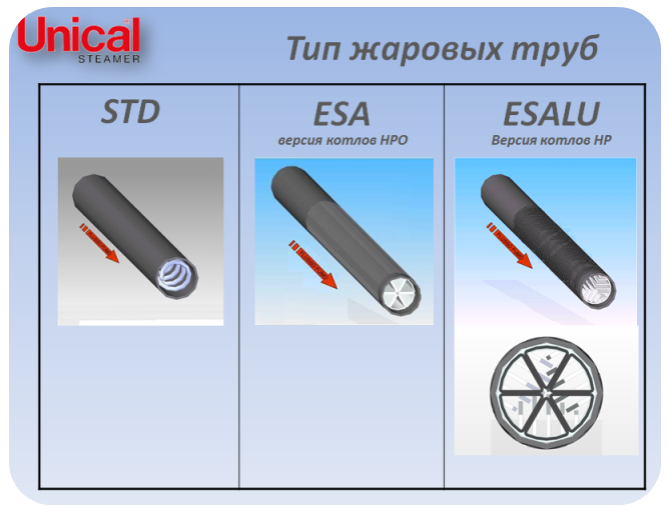

Дымогарные трубы являются одним из основных компонентов котла, посредством которого вырабатываемая тепловая энергия передается нагреваемому теплоносителю - воде.

Благодаря этим специальным, запатентованным заводом UNICAL, трубам Esalobato достигается отличный результат. Менее чем за 5 секунд дымовые газы передают тепло, позволяющее нагреть воду до рабочих температур.

Большая толщина и лучевое расположение дымогарных труб котлов TRISTAR изготовленных из углеродистой стали обеспечивают высокий теплообмен и минимальные теплопотери, а также препятствуют процессу образованию конденсата при сжигании топлива.

По сравнению с типовыми гладкими дымогарными трубами аналогичной длины, оригинальные трубы Esalobato за счет своей сложной конструкции, имеют на 40 процентов большую поверхность теплообмена.

Котел TRISTAR 80
TRISTAR 80	80.00	85.20	0.70	93.90	241.00
Котел TRISTAR 125
TRISTAR 125	125.00	132.60	1.10	94.10	353.00
Котел TRISTAR 150
TRISTAR 150	150.00	158.80	1.50	94.40	444.00
Котел TRISTAR 215
TRISTAR 215	215.00	226.90	2.20	94.70	566.00
Котел TRISTAR 260
TRISTAR 260	260.00	273.90	2.50	94.90	632.00
Котел TRISTAR 300
TRISTAR 300	300.00	315.00	2.80	95.00	688.00
Котел TRISTAR 370
TRISTAR 370	370.00	388.50	3.20	95.20	888.00
Котел TRISTAR 450
TRISTAR 450	450.00	472.10	3.60	95.30	1,002.00
Котел TRISTAR 560
TRISTAR 560	560.00	587.60	4.20	95.30	1,432.00
Котел TRISTAR 680
TRISTAR 680	680.00	713.50	4.80	95.30	1,586.00
Котел TRISTAR 780
TRISTAR 780	780.00	818.40	5.40	95.30	1,753.00
Котел TRISTAR 870
TRISTAR 870	870.00	912.80	5.80	95.30	1,939.00
Котел TRISTAR 1000
TRISTAR 1000	1,000.00	1,049.20	6.30	95.30	2,353.00
Котел TRISTAR 1180
TRISTAR 1180	1,180.00	1,238.00	6.80	95.30	2,575.00
Котел TRISTAR 1400
TRISTAR 1400	1,400.00	1,468.90	7.20	95.30	3,304.00
Котел TRISTAR 1650
TRISTAR 1650	1,650.00	1,731.20	7.70	95.30	3,743.00
Котел TRISTAR 2000
TRISTAR 2000	2,000.00	2,098.40	5.80	95.30	4,756.00
Котел TRISTAR 2350
TRISTAR 2350	2,350.00	2,465.70	6.50	95.30	5,163.00
Котел TRISTAR 2700
TRISTAR 2700	2,700.00	2,832.90	6.90	9.53	6,133.00
Котел TRISTAR 3100
TRISTAR 3100	3,100.00	3,252.60	7.40	95.30	7,705.00
Котел TRISTAR 3500
TRISTAR 3500	3,500.00	3,672.20	7.70	95.30	8,675.00

Водогрейные стальные жаротрубные котлы UNICAL серии TRIOPREX.
Тип камеры сгорания: трехходовая, с тремя полными ходами продуктов сгорания.

Основные компоненты трехходового котла TRIOPREX:
1. Обечайка овальной формы
2. Цилиндрическая топка с водоохлаждением для первого хода продуктов сгорания
3. Трубный пучок второго и третьего ходов продуктов сгорания, расположенный в верхней части водогрейного котла
4. Специальный распределитель, оптимизирующий циркуляцию воды в котле

Так же в комплект поставки котов TRIOPREX входит:
1. Панель управления, включающая в себя:
- выключатель горелки;
- главный выключатель с индикатором;
- термостат циркуляционного насоса.
- блокировочный термостат;
- индикатор температуры воды в котле;
- контрольный термостат низкой и высокой температуры воды;
- выключателя сетевого насоса;
2. Глухой монтажный фланец дверцы котла под горелку.

Дополнительно котел TRIOPREX можно укомплектовать:
1. Пульт управления котла с электронным каскадным / климатозависимым регулятором.
2. Монтажная доработка глухого фланца под конкретную горелку (не распространяется на котлы находящиеся на складе в РФ).
3. Комплект котловых термостатов (рабочая температура – до 105°С).

Котел TRIOPREX 65
TRIOPREX 65	65.00	71.00	0.40	307.00
Котел TRIOPREX 85
TRIOPREX 85	85.00	93.00	0.60	348.00
Котел TRIOPREX 110
TRIOPREX 110	110.00	120.00	0.75	426.00
Котел TRIOPREX 150
TRIOPREX 150	150.00	163.00	1.60	503.00
Котел TRIOPREX 185
TRIOPREX 185	185.00	202.00	1.20	564.00
Котел TRIOPREX 225
TRIOPREX 225	225.00	245.00	1.75	621.00
Котел TRIOPREX 300
TRIOPREX 300	300.00	327.00	1.20	812.00
Котел TRIOPREX 380
TRIOPREX 380	380.00	414.00	2.10	906.00
Котел TRIOPREX 500
TRIOPREX 500	500.00	545.00	3.50	1,295.00
Котел TRIOPREX 630
TRIOPREX 630	630.00	686.00	4.50	250.00
Котел TRIOPREX 730
TRIOPREX 730	730.00	795.00	4.90	1,560.00
Котел TRIOPREX 840
TRIOPREX 840	840.00	915.00	5.80	1,581.00
Котел TRIOPREX 1100
TRIOPREX 1100	1,100.00	1,198.00	6.20	2,444.00
Котел TRIOPREX 1320
TRIOPREX 1320	1,320.00	1,438.00	8.50	2,965.00
Котел TRIOPREX 1600
TRIOPREX 1600	1,600.00	1,743.00	5.50	3,685.00
Котел TRIOPREX 1900
TRIOPREX 1900	1,900.00	2,070.00	7.30	4,089.00

Промышленные водогрейные жаротрубные котлы UNICAL серии TERNOx.
Тип камеры сгорания: трехходовая, с тремя полными ходами продуктов сгорания.

Конструкция обеспечивает низкие температурные и поверхностные нагрузки в камере сгорания.
Низкоэмиссионный при установке горелок LOW NOх.
Широкая гамма, состоящая из 14 моделей с номинальной мощностью от 2500 до 10500 кВт.
Топка с омываемым днищем.
В базовой комплектации изоляция, обшивка и панель управления.
Котлы спроектированы и произведены в соответствии с Основными требованиями по безопасности согласно Европейской Директиве 97/23/СЕ.
Максимальное давление при стандартной нагрузке: 5 бар, по запросу 6 бар и 8 бар.
Расчетный срок службы более 25 лет.

Модельный ряд UNICAL дополнен трехходовыми котлами TERNOx 2S

Котел TERNOx 2S тип STD	2500	3500	4500	5800	7000	8500	10200
Номинальная мощность котла, кВт	2500	3500	4500	5800	7000	8500	10200
КПД, %	9038	90,9	90,9	90,9	90,8	90,6	91,1
Котел TERNOx 2S тип Low NOx	2200	3050	3800	5000	6300	7500	9500
Номинальная мощность котла, кВт	2200	3050	3800	5000	6300	7500	9500
КПД, %	91,4	91,6	91,7	91,6	91,4	91,3	91,5
Котел TERNOx 2S тип Low NOx E	1800	2350	3000	4000	5100	5700	8400
Номинальная мощность котла, кВт	1800	23500	3000	4000	5100	5700	8400
КПД, %	92,3	92,6	92,6	92,5	92,3	92,4	92,0

Трехходовой котел TERNOx 1200
TERNOx 1200	1,200.00	1,300.00	4.50	93.00
Трехходовой котел TERNOx 1400
TERNOx 1400	1,400.00	1,510.00	6.60	93.00
Трехходовой котел TERNOx 1700
TERNOx 1700	1,700.00	1,840.00	5.30	93.00
Трехходовой котел TERNOx 2000
TERNOx 2000	2,000.00	2,170.00	5.60	93.00
Трехходовой котел TERNOx 2500
TERNOx 2500	2,500.00	2,700.00	5.60	93.00
Трехходовой котел TERNOx 3000
TERNOx 3000	3,000.00	3,240.00	5.50	93.00
Трехходовой котел TERNOx 3500
TERNOx 3500	3,500.00	3,780.00	7.70	93.00
Трехходовой котел TERNOx 4000
TERNOx 4000	4,000.00	4,320.00	5.40	93.00
Трехходовой котел TERNOx 4500
ТERNOx 4500	4,500.00	4,850.00	7.00	93.00
Трехходовой котел TERNOx 5000
TERNOx 5000	5,000.00	5,400.00	8.20	93.00
Трехходовой котел TERNOx 5800
ТERNOx 5800	5,800.00	6,270.00	5.60	93.00
Трехходовой котел TERNOx 7000
TERNOx 7000	7,000.00	7,560.00	8.40	93.00
Трехходовой котел TERNOx 8500
TERNOx 8500	8,500.00	9,180.00	8.10	93.00
Трехходовой котел TERNOx 10500
TERNOx 10500	10,500.00	11,340.00	8.70	93.00

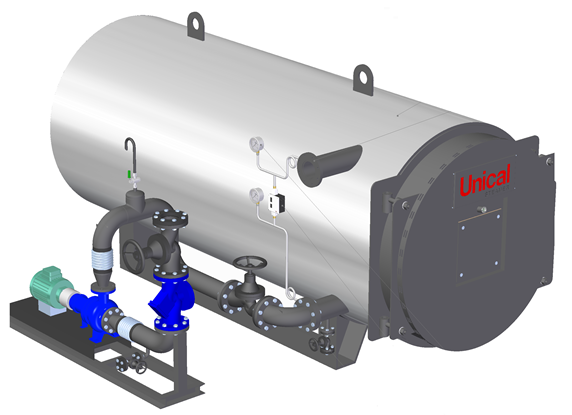

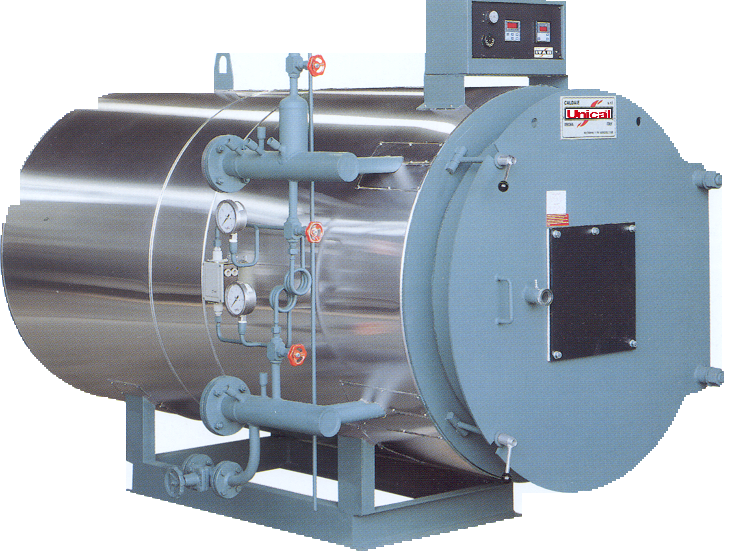

Паровой котел UNICAL – это агрегат, предназначенный для выработки насыщенного и перегретого пара. Производство пара происходит путем перехода тепловой энергии сжигаемого газового или жидкообразного топлива к воде, поступающей в котел при помощи питательного насоса. Паровые котлы подразделяются на котлы не поднадзорные, с давлением вырабатываемого пара не выше 0,7 бар и поднадзорные, с давлением вырабатываемого пара выше 0,7 бар.

Завод UNICAL выпускает паровые котлы трех серий:
- паровые неподнадзорные котлы серии BAHR UNO производительностью 200 – 3000 кг/ч, рабочее давление до 0,7 бар
- паровые двухходовые котлы UNICAL серии BAHR производительностью 300 – 5000 кг/ч, рабочее давление до 12/15 бар
- промышленные паровые трехходовые котлы серии TRYPASS производительностью 2000 – 21600 кг/ч, рабочее давление до 12/15 бар

Паровые жаротрубные котлы UNICAL серии BAHR UNO
Рабочее давление до 0,7 бар
Тип камеры сгорания: двухходовая, с реверсивным развитием факела

Паропроизводительность : 200 - 3000 кг/ч
Рабочая температура до 115 °С
КПД котлов: 90 – 96 %

Серия паровых котлов UNICAL низкого давления BAHR UNO предназначена для производства насыщенного пара, необходимого для различных технологических потребностей предприятий, а также для систем отопления, ГВС и вентиляции.

Данная серия включает в себя котлы трех типов.
Паровые котлы BAHR UNO
Паровые котлы BAHR UNO HP укомплектованные специальными дымогарными трубами типа ESA (для солярки) или ESALU (для газа).
Паровые котлы BAHR UNO HP EC укомплектованные встроенным экономайзером, системой модуляции питательной воды и специальными дымогарными трубами типа ESA или ESALU.

Весь модельный ряд котлов UNICAL низкого давления BAHR UNO имеет Сертификат соответствия РФ и Разрешение ФСпЭТиАН на применение.

Стандартная комплектация паровых котлов UNICAL серии BAHR UNO

главный паровой клапан

два предохранительных клапана

два указателя уровня, в комплекте с отсечными и спускными кранами

манометр с трехходовым краном

два вертикальных питательных насоса

два регулировочных реле давления

группа автоматической регулировки уровня

предохранительное реле давления с ручным перезапуском

предохранительный регулятор нижнего уровня с самодиагностикой

дополнительный предохранительный регулятор нижнего уровня

предохранительный регулятор верхнего уровня с самодиагностикой

арматура питательного контура и обвязка

арматура сливного контура и обвязка

шкаф управления котлом

Котлы BAHR UNO HP EC

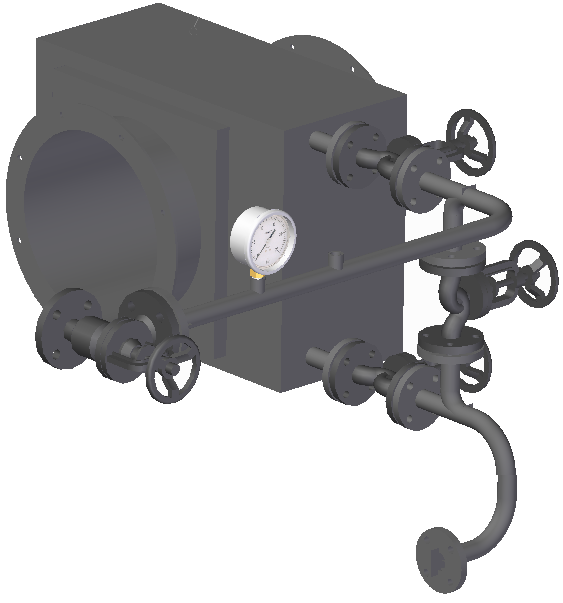

Паровые котлы укомплектованные встроенным экономайзером, системой модуляции питательной воды и специальными дымогарными трубами типа ESA или ESALU.
В стандартной комплектации котлы поставляются с электронным шкафом управления IML со встроенной сенсорной панелью.

Паровые жаротрубные котлы UNICAL серии BAHR
Котел Bahr с рабочим давление до 12/15 бар
Тип камеры сгорания: двухходовая, с реверсивным развитием факела

Паропроизводительность : 300 - 5000 кг/ч
Рабочая температура до 184 / 195 °С
КПД котлов: 90 – 96 %

Серия паровых котлов UNICAL высокого давления BAHR предназначена для производства насыщенного пара, необходимого для различных технологических потребностей предприятий, а также для систем отопления, ГВС и вентиляции.

Данная серия включает в себя котлы трех типов.
Паровые котлы BAHR
Паровые котлы BAHR HP укомплектованные специальными дымогарными трубами типа ESA (для солярки) или ESALU (для газа).
Паровые котлы BAHR HP EC укомплектованные встроенным экономайзером, системой модуляции питательной воды и специальными дымогарными трубами типа ESA или ESALU.

Весь модельный ряд котлов UNICAL высокого давления BAHR имеет Сертификат соответствия РФ и Разрешение ФСпЭТиАН на применение.

Стандартная комплектация парового котла UNICAL серии BAHR 12/15

главный паровой клапан

два предохранительных клапана котла

два указателя уровня, в комплекте с отсечными и спускными кранами

манометр с трехходовым краном

два вертикальных питательных насоса

регулировочное реле давления

группа автоматической регулировки уровня в комплекте с двумя проводящими зондами

предохранительное реле давления, с ручным перезапуском

арматура питательного контура и обвязка

арматура сливного контура и обвязка

Котлы BAHR 12/15 HP EC

Паровые жаротрубные котлы UNICAL серии TRYPASS

Рабочее давление до 12/15 бар

Тип камеры сгорания: трехходовая

Паропроизводительность: 2000 - 21600 кг/ч

Рабочая температура до 184/195 °С

КПД котлов: 90 – 94 %

Жаротрубный паровой трехходовой котел TRYPASS с инверсией пламени представляет собой горизонтальную цилиндрическую топку с поворотной камерой, с полностью омываемым днищем.

Конструктив котла обеспечивает малую теплонапряженность в камере сгорания, невысокие поверхностные тепловые нагрузки и оптимальный КПД без применения турбулизаторов.

Конструкция топки котла позволяет существенно сократить выброс вредных веществ, содержащихся в продуктах сгорания. Пониженные выбросы в атмосферу можно получить при использовании европейских горелок с низким выбросом NOx. Так же предусмотрена возможность полного осмотра днища камеры сгорания, через смотровые люки и всех дымоходов котла.

Данная серия включает в себя котлы трех типов.

Паровые котлы TRYPASS STD

Производительность 3200-21600 кг/ч, теплонапряженность топки > 1,3 МВт/м3

Паровые котлы TRYPASS Low NOx

Производительность 2500-17250 кг/ч, теплонапряженность топки >1,0 МВт/м3 и <=1,3 МВт/м3

Паровые котлы TRYPASS Low NOx E

Производительность 2000-15000 кг/ч, теплонапряженность топки <=1,0 МВт/м3

Деаэраторы DEAR

Производительность: 500 - 10 000 кг/ч
Рабочее давление: до 0,02 бар
Рекомендуемая t питательной воды: 95 С

Атмосферный деаэратор DEAR предназначен для удаления свободно растворенного кислорода из питательной воды парового котла. Удаление кислорода производится с целью снижения коррозии внутренних металлических поверхностей парового котла. Деаэратор произведен из гальванизированной стали, снаружи облицован гофрированным алюминием.

Газы, которые могут быть растворены в водопроводной воде – это кислород, оксид углерода, сероводород и метан.
За исключением азота, который по причине химической реакции не доставляет проблем, присутствия других газов в воде, предназначенной для промышленного использования, необходимо избегать поскольку:
- Оксид углерода CO2 понижает pH и вода становится агрессивной по отношению к огнеупорным и металлическим поверхностям;
- Кислород O2 провоцирует коррозию металлических поверхностей, с которыми контактирует вода.

Удаление (хотя бы частичное) газов может осуществляться двумя способами:
- физическим способом: уменьшением растворимости газов или удалением их из воды;
- химический метод: реагенты, которые связывают газы, растворенные в воде.
Деаэрация – это физический метод удаления газа из воды, основанный на соотношении изменения растворимости кислорода в воде в зависимости от изменения ее температуры.

Деаэраторы UNICAL оснащены всем необходимым для обеспечения правильной работы приборов измерения и уровнемеров (магнитный указатель уровня), измерительных приборов (термометров, манометров), группы терморегуляции, питательной и сливной групп, группы разбора питательной воды, выпара, перелива и пульта управления.

Так же деаэраторы снабжены предохранительной арматурой (предохранительное реле уровня), арматурой уровня (индикатором уровня), регулировочной арматурой (реле уровня, клапан группы терморегуляции), арматурой питания (центробежный насос или клапан нагрузки) и узлами управления (отсекающий клапан с байпасом и клапан слива).

Внешний вид деаэратора DEAR (без деаэрационной колонны) и деаэратора DETE (с деаэрационной колонной)

Атмосферный деаэратор DEAR-500
350.00	DEAR-500	1,030.00	1,330.00	1,980.00	675.00	500.00
Атмосферный деаэратор DEAR-1000
480.00	DEAR-1000	1,230.00	1,420.00	2,390.00	1,130.00	1,000.00
Атмосферный деаэратор DEAR-1500
535.00	DEAR-1500	1,480.00	1,670.00	2,210.00	1,510.00	1,500.00
Атмосферный деаэратор DEAR-2000
580.00	DEAR-2000	1,580.00	1,770.00	1,340.00	1,880.00	2,000.00
Атмосферный деаэратор DEAR-2500
685.00	DEAR-2500	1,580.00	1,770.00	1,990.00	2,310.00	2,500.00
Атмосферный деаэратор DEAR-3000
785.00	DEAR-3000	1,650.00	1,860.00	3,080.00	2,735.00	3,000.00
Атмосферный деаэратор DEAR-4000
970.00	DEAR-4000	1,810.00	2,080.00	3,040.00	3,770.00	4,000.00
Атмосферный деаэратор DEAR-5000
1,080.00	DEAR-5000	1,990.00	2,270.00	3,050.00	4,580.00	5,000.00
Атмосферный деаэратор DEAR-8000
1,650.00	DEAR-8000	2,090.00	2,420.00	4,690.00	7,250.00	8,000.00
Атмосферный деаэратор DEAR-10000
1,760.00	DEAR-10000	2,090.00	2,420.00	5,140.00	8,760.00	10,000.00

Группа верхней автоматической продувки

Система верхней продувки по солесодержанию TDS:

- измеритель-преобразователь проводимости воды с температурной компенсацией (выходной сигнал 4-20 мA)

- запорный вентиль

- регулирующий вентиль с пневмоприводом

Группа нижней автоматической продувки

Комплектация системы нижней автоматической продувки по таймеру:

- быстродействующий вентиль шламоудаления

- мембранный привод

- трёхходовой пилотный вентиль для сжатого воздуха

Управляющая среда: сжатый воздух

Давление управляющей среды: 4 - 8 бар

Группа модуляции и поддержания контроля уровня воды в котле

Комплект поставки группы модуляции питательной воды:

- пневмопривод для плавного регулирования питательного насоса

- емкостной датчик непрерывного действия

- запорная арматура

Охладитель проб котловой воды

Комплектация охладителя проб котловой воды:

- корпус охладителя

- клапан на входе пробоотборника

- клапан канала охлаждающей воды

Группа питательных насосов

На паровых котлах UNICAL, поставляемых в Россию, устанавливается два питательных насоса. Один рабочий, второй резервный, в соответствии с ПБ 10-574-03 «Правила устройства и безопасной эксплуатации паровых и водогрейных котлов».

Датчики контроля

Диатермические котлы DIATHER

Диапазон мощности котлов: от 116 до 5815 кВт
Максимальная рабочая температура котлов: 300 С
Страна производитель: Италия

Подогреватель диатермического масла DIATHER имеет однотрубную или многотрубную конструкцию и герметичную камеру сгорания: спираль с двумя концентрическими кольцами с торцевым экраном, состоящую из прилегающих друг к другу труб, завернутых в спираль.

В котле используются цельнотянутые трубы, изготовленные из высококачественной стали большой толщины.
Первое кольцо образует просторную топку с проходящим пламенем. Доступ к ней осуществляется через шарнирную дверцу, на которой должна быть установлена газовая или жидкотопливная горелка.
Второе кольцо образует контур трехходового движения дымовых газов, таким образом оптимально используется вся полезная площадь теплообмена, что позволяет устанавливать горелки с низким уровнем NOx.
Спираль вставлена в герметичный цилиндр, в котором происходит движение дымовых газов, изготовленный из стальной пластины, образующей корпус котла на диатермическом масле.
Днище корпуса диатермического котла закреплено болтами, покрыто изоляцией и оснащено дверцей для очистки подключения дымохода.
Для уменьшения теплопотерь диатермический котел имеет качественную наружную теплоизоляцию, выполненную из двойного слоя минеральной ваты высокой плотности, покрытой алюминием или нержавеющей сталью.
Тепловой скачок между прямой и обратной линиями теплоносителя составляет от 35 до 42 С.
По запросу возможно изготовление котлов с более высокой рабочей температурой или другим значением теплового скачка.

АКСЕССУАРЫ, ВХОДЯЩИЕ В СТАНДАРТНУЮ ПОСТАВКУ
- Изолированная крышка из полированного алюминия
- Проточный клапан с сильфонным уплотнением на сливе
- Дифференциальное реле давления с отсечными кранами
- два реле давления с круговой шкалой в глицериновой ванне на подаче масла и на выпуске масла нагревателя

АКСЕССУАРЫ, ПОСТАВЛЯЕМЫЕ ПО ЗАПРОСУ
- Горелка на мазутном, дизельном или газовом топливе
- Сверление отверстия в плите для установки горелки
- Обшивка из нержавеющей стали
- Панель инструментов с электронной терморегуляцией для автоматической работы и предохранительный термостат с ручным перезапуском
- Главная панель управления с электронными терморегуляторами
- Главная панель управления с электронным устройством
- Расширительный бак
- Емкость для хранения масла
- Питательный масляный насос
- Центральное питающее устройство с одним или двумя насосами в комплекте с клапанами, фильтрами, датчиками давления и компенсаторами расширения
- Резервный циркуляционный масляный насос
- Гидравлические и электрические подключения между электрической панелью управления, устройством подачи масла и масляным подогревателем
- Пневматическая терморегуляция, 3-хходовая, с клапаном ON-OFF
- Подогреватель воздуха для горения, вентилятор и система каналов
- Парогенератор
- Емкость для сбора конденсата (из углеродистой стали) в комплекте с аксессуарами
- Емкость для сбора конденсата (из нержавеющей стали марки AISI 304) в комплекте с аксессуарами
- Подключения между подогревателем и парогенератором

Диатермический котел DIATHER 120
DIATHER 120	116.00	134.00	1.50	530.00
Диатермический котел DIATHER 230
DIATHER 230	232.00	267.00	2.00	780.00
Диатермический котел DIATHER 350
DIATHER 350	348.00	401.00	2.50	1,000.00
Диатермический котел DIATHER 465
DIATHER 465	465.00	534.00	3.00	1,520.00
Диатермический котел DIATHER 700
DIATHER 700	697.00	802.00	3.40	1,700.00
Диатермический котел DIATHER 930
DIATHER 930	930.00	1,069.00	35.00	2,200.00
Диатермический котел DIATHER 1160
DIATHER 1160	1,163.00	1,337.00	3.80	2,950.00
Диатермический котел DIATHER 1500
DIATHER 1500	1,512.00	1,738.00	4.00	3,700.00
Диатермический котел DIATHER 1900
DIATHER 1900	1,861.00	2,139.00	4.20	4,080.00
Диатермический котел DIATHER 2900
DIATHER 2900	2,907.00	3,342.00	4.50	7,200.00
Диатермический котел DIATHER 3500
DIATHER 3500	3,489.00	4,010.00	5.00	8,000.00
Диатермический котел DIATHER 4650
DIATHER 4650	4,652.00	5,347.00	6.00	12,250.00
Диатермический котел DIATHER 5800
DIATHER 5800	5,815.00	6,684.00	7.00	14,560.00
Диатермический котел DIATHER 2300
DIATHER 2300	2,326.00	2,673.00	4.50	5,300.00

Котлы на перегретой воде SUHR

Котлы на перегретой воде UNICAL двухходовые моделей SUHR 5, SUHR 10

Котлы на перегретой воде UNICAL модели SUHR 5
Конструкция: двухходовая
Максимальная рабочая температура воды 158 С
Максимальное рабочее давление котла 4,9 бар
Номинальная мощность от 140 до 2900 кВт

Котлы на перегретой воде UNICAL модели SUHR 10
Конструкция: двухходовая
Максимальная рабочая температура воды 183 С
Максимальное рабочее давление котла 9,8 бар
Номинальная мощность от 140 до 2900 кВт

Котел на перегретой воде SUHR 5-140
SUHR 5-140	140.00	157.00	2.00	760.00
Котел на перегретой воде SUHR 5-210
SUHR 5-210	210.00	235.00	2.50	1,080.00
Котел на перегретой воде SUHR 5-270
SUHR 5-270	268.00	300.00	3.00	1,080.00
Котел на перегретой воде SUHR 5-370
SUHR 5-370	372.00	418.00	4.20	1,540.00
Котел на перегретой воде SUHR 5-465
SUHR 5-465	465.00	523.00	4.50	1,540.00
Котел на перегретой воде SUHR 5-580
SUHR 5-580	581.00	653.00	5.00	1,675.00
Котел на перегретой воде SUHR 5-700
SUHR 5-700	700.00	784.00	6.00	2,060.00
Котел на перегретой воде SUHR 5-930
SUHR 5-930	930.00	1,046.00	6.50	2,350.00
Котел на перегретой воде SUHR 5-1160
SUHR 5-1160	1,163.00	1,307.00	7.00	2,930.00
Котел на перегретой воде SUHR 5-1400
SUHR 5-1400	1,396.00	1,568.00	7.00	3,500.00
Котел на перегретой воде SUHR 5-1750
SUHR 5-1750	1,745.00	1,960.00	8.00	4,240.00
Котел на перегретой воде SUHR 5-2050
SUHR 5-2050	2,035.00	2,287.00	8.20	4,790.00
Котел на перегретой воде SUHR 5-2300
SUHR 5-2300	2,325.00	2,613.00	9.00	5,870.00
Котел на перегретой воде SUHR 5-2900
SUHR 5-2900	2,907.00	3,267.00	9.50	7,000.00

Котел на перегретой воде TRYSUHR-870
TRYSUHR-870	872.00	969.00	3.00	4,150.00
Котел на перегретой воде TRYSUHR-1160
TRYSUHR-1160	1,163.00	1,291.00	4.50	4,900.00
Котел на перегретой воде TRYSUHR-1400
TRYSUHR-1400	1,396.00	1,550.00	6.60	5,300.00
Котел на перегретой воде TRYSUHR-1800
TRYSUHR-1800	1,745.00	1,939.00	5.40	6,900.00
Котел на перегретой воде TRYSUHR-2300
TRYSUHR-2300	2,326.00	2,556.00	3.50	8,200.00
Котел на перегретой воде TRYSUHR-2900
TRYSUHR-2900	2,908.00	3,231.00	6.00	10,600.00
Котел на перегретой воде TRYSUHR-3500
TRYSUHR-3500	3,489.00	3,873.00	7.50	12,100.00
Котел на перегретой воде TRYSUHR-4650
TRYSUHR-4650	4,652.00	5,164.00	7.00	15,000.00
Котел на перегретой воде TRYSUHR-5800
TRYSUHR-5800	5,815.00	6,462.00	5.80	17,600.00
Котел на перегретой воде TRYSUHR-7000
TRYSUHR-7000	6,978.00	7,754.00	10.00	19,200.00
Котел на перегретой воде TRYSUHR-8300
TRYSUHR-8300	8,374.00	9,304.00	10.00	24,350.00
Котел на перегретой воде TRYSUHR-10000
TRYSUHR-10000	10,002.00	11,114.00	11.00	28,400.00

Конденсационные котлы MODULEX 100-340

Компактный напольный, газовый конденсационный котел с принудительной тягой, низким уровнем выбросов NOx, с модуляционной горелкой с полным предварительным смешиванием.
Предварительно собранные тепловые секции размещаются в общем корпусе. Плавная регулировка температуры. Подходит для работы на природном или сжиженном газе.

Котел оснащен:
- Модуляционным насосом для первичных контуров
- Автоматикой Е8, которая контролирует равномерное распределение тепловых нагрузок между модулями котла
- Дистанционным управлением
Возможность каскадной установки нескольких котлов
• Класс КПД - «4 звезды» (высший) в соответствии с Директивой 92/42/EEC
• Каждый модуль из сплава алюминия с магнием и кремнием имеет отдельную камеру сгорания с горелкой, воздушный вентилятор с регулировкой числа оборотов, газовый клапан, блок управления и контроля розжига, контроль горения пламени, датчик NTC для контроля температуры каждого модуля и предохранительный термостат
• Для изоляции котла используется абсолютно гипоаллергенный синтетический изоляционный материал
• Модуляционные горелки из металлического волокна (сгорание по типу “излучение”) с полным предварительным смешиванием газо-воздушной смеси
• Подаваемый для горения воздух смешивается с газом в специальной предварительной камере.
• Система забора воздуха для горения из помещения котельной или снаружи (горелка с закрытой камерой сгорания)
Логика работы котла
• Включение возможно большего числа модулей на минимальной возможной мощности (до12 кВт) с целью достижения максимальной эффективности
Автоматическое переключение работающих модулей для обеспечения их одинакового времени ежедневной работы и оптимальной работы котла (автоматическая система калькуляции времени работы)
Приготовление ГВС с помощью приоритетного датчика, посредством управления насосом загрузки или 3-х ходовым клапаном при помощи автоматики E8
Возможность регулировки мощности каждого отдельного модуля
Регулировка отопления: установка заданной температуры и уровня модуляции
Осуществление мониторинга работы котла и температур
Управление сигнализациями
Настройка параметров
Реле управления для запуска насоса на установленной скорости
Вход 0-5-10 Вольт для управления насосом с модуляционным регулированием
Аварийный режим: позволяет избежать отключения всей системы в случае неисправности основной автоматики (дистанционного дистанционного контроля/управления)
• При работе в аварийном режиме: постоянная температура 70°С, максимальная мощность 50%
Вход сброса сигнализации
Реле сигнализации неисправности
Комплект датчика наружной температуры
Гидравлические подключения, газовые подключения с возможностью подключения с одной либо с другой стороны
Удобный доступ для присоединения дымохода (правая/левая или задняя сторона котла)
Дополнительные аксессуары:
Комплект датчиков накопительного бойлера
Нейтрализаторы кислотного конденсата
Первичные циркуляционные контуры: гидравлические подключения с комплектом ISPELS и модуляционный насос
Смесительный коллектор
Комплект OGNITEMPO: дополнительный корпус из нержавеющей стали для наружной установки (при плюсовых температурах).

Котел конденсационный MODULEX-100
MODULEX-100	96.00	12.00	95.90	93.22	100.10	106.70
Котел конденсационный MODULEX-116
MODULEX-116	116.00	12.00	117.20	113.00	101.00	106.80
Котел конденсационный MODULEX-145
MODULEX-145	144.00	12.00	144.10	140.10	101.10	106.80
Котел конденсационный MODULEX-190
MODULEX-190	192.00	12.00	192.40	187.40	100.20	106.80
Котел конденсационный MODULEX-240
MODULEX-240	240.00	12.00	240.90	234.70	100.40	106.80
Котел конденсационный MODULEX-290
MODULEX-290	288.00	12.00	289.90	282.20	100.70	106.80
Котел конденсационный MODULEX-340
MODULEX-340	336.00	12.00	339.40	329.70	101.00	106.80

Конденсационные котлы MODULEX 440-900

Компактный конденсационный газовый котел UNICAL с модуляционными горелками, состоящий из предварительно собранных тепловых модулей в общем корпусе, работает при скользящей температуре.
Работает на природном и сжиженном газе. Категория по КПД 4 звезды в соответствии с Директивой СЕЕ 92/42.

• Управление модуляционным насосом первичных контуров
• Нагрузки, контролируемые терморегулирующей автоматикой Е8
• Дистанционное управление
• Возможность установки в каскаде
• Каждый модуль из сплава алюминия с магнием и кремнием имеет отдельную камеру сгорания с горелкой, воздушный вентилятор с регулировкой числа оборотов, газовый клапан, блок управления и контроля розжига, контроль горения пламени, датчик NTC для контроля температуры каждого модуля и предохранительный термостат
• Для изоляции котла используется абсолютно гипоаллергенный синтетический материал
• Модуляционные горелки из металлического волокна (сгорание по типу “излучение”) с полным предварительным смешиванием газо-воздушной смеси
• Подаваемый для горения воздух смешивается с газом в специальной предварительной камере.
• Система забора воздуха для горения из помещения котельной или снаружи (горелка с закрытой камерой сгорания) Логика работы котла
• Включение возможно большего числа модулей на минимальной возможной мощности (до12 кВт) с целью достижения максимальной эффективности
Автоматическое переключение работающих модулей для обеспечения их одинакового времени ежедневной работы и оптимальной работы котла (автоматическая система калькуляции времени работы)
Приготовление ГВС с помощью приоритетного датчика, посредством управления насосом загрузки или 3-х ходовым клапаном с автоматики E8
Возможность регулировки мощности каждого отдельного модуля
Регулировка отопления: установка заданной температуры и уровня модуляции
Осуществление мониторинга работы котла и температур
Управление сигнализациями
Настройка параметров
Реле управления для запуска насоса на установленной скорости
Вход 0-5-10 Вольт для управления насосом с модуляционным регулированием
Аварийный режим: позволяет избежать отключения всей системы в случае неисправности основной автоматики (дистанционного дистанционного контроля/управления)
• При работе в аварийном режиме: постоянная температура 70 С, максимальная мощность 50%
Вход сброса сигнализации
Реле сигнализации неисправности
Комплект датчика наружной температуры
Гидравлические подключения, газовые подключения с возможностью подключения с одной либо с другой стороны
Удобный доступ для присоединения дымохода (правая/левая или задняя сторона котла)
Комплект датчиков для накопительного бойлера в комплекте поставки
Дополнительные аксессуары:
- Нейтрализаторы кислотного конденсата
- Первичные циркуляционные контуры: гидравлические подключения с комплектом ISPELS и модуляционный насос
- Смесительный коллектор
- Комплект OGNITEMPO: дополнительный корпус из нержавеющей стали для наружной установки.

Конденсатные котлы MODULEX EXT

Модульный напольный компактный конденсатный котел с уровнем электрозащиты IPX5D.

Низкий уровень выбросов NOx и низкий уровень шума.

Мультигазовая горелка для работы на сжиженном и природном газе.

Состоит из нескольких предварительно собранных элементов не связанных между собой гидравлическим контуром.

Для работы при скользящей, в широком диапазоне, температуре.

Имеется возможность:

• Управления модуляционным насосом первичных контуров

• Управления нагрузками при помощи терморегулирующей автоматики E8

• Дистанционного управления, дистанционного контроля

• Класс КПД 4 звезды, в соответствии с директивой CEE 92/42

• Каждый термоэлемент отлит под давлением из сплава алюминия/магния/кремния и состоит из камеры сгорания с горелкой, модуляционного вентилятора, газового клапана (два газовых клапана для мощностей 349

– 900 кВт), устройства розжига и контроля пламени BMM, датчика NTC контроля температуры и предохранительного термостата.

• Термоизоляция при помощи гипоаллергенного синтетического волокна.

• Модуляционные горелки с полным предварительным смешиванием и излучающей поверхностью по типу «металлической губки».

• Система забора / подачи воздуха для сгорания из помещения, в котором установлен котел или непосредственно снаружи (закрытая камера сгорания от 100 до 340 кВт).

• Встроенная терморегулирующая автоматика Е8 для управления нагрузками в системе до 2-х смесительных контуров (до 15 при установке дополнительных модулей расширения) и загрузкой бойлера, в комплекте поставляется датчик наружной температуры, датчик подающей линии и датчик бойлера.

• Дополнительно могут поставляться датчики температуры в помещении, датчик для контура солнечной энергии, комплект зонального расширения, управление дополнительной зоной ВМ8

• Обшивка конденсатного котла водонепроницаемая (уровень электорзащиты IPX5D) изготовлена из оцинкованной стали и окрашена при помощи эпоксидополимерной краски

• Предварительное смешивание в предкамере сгорания с обратным клапаном потока.

• Распределение мощности на максимальное количество модулей при минимально возможной нагрузке (до 12 кВт до модели 340 или 22 кВт для моделей 349 до 900) для поучения максимального КПД.

• Возможность установки в каскаде 2-х или более котлов MODULEX (до 8 при использовании дополнительной терморегулирующей автоматики Е8 в качестве ведущей (MASTER).

Логика функционирования:

• Автоматическая система распределения часов работы для каждого модуля, чтобы гарантировать оптимальную и равномерную эксплуатацию.

• Приготовление ГВС при помощи приоритетного датчика для управления насосом загрузки бойлера или трёхходовым клапаном при помощи Е8.

• Возможность контроля мощности отдельных термоэлементов.

• Автоматическое управление мощностью, контрольной точкой температуры и сигналом 0-10 В на модулирующий насос в зависимости от рабочего состояния и параметров системы.

• Контроль рабочего состояния и температур конденсатного котла.

• Установка параметров.

• Управление сигнализациями.

• Реле управления для активации одного насоса с фиксированной скоростью.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ BCM (в комплекте поставки)

• Аналоговый выход 0÷10В для управления модуляционным циркуляционным насосом.

• Оперативность при аварийных ситуациях: позволяет осуществлять работу котла через автоматику BCM.

• В данном случае по истечении 60 секунд можно подключить управление котлом через резервную автоматику ВСМ, обеспечив тем самым его нормальную работу при «Постоянной контрольной точке»: 70°C, максимальной мощности 50%.

• Реле аварийной сигнализации.

• Реверсивные гидравлические и газовые подключения (до модели 350 кВт)

• Возможность подключения дымохода с трёх сторон (для всех моделей)

Дополнительные аксессуары:

- Нейтрализатор кислотного конденсата

- Первичные контуры (в том числе и предустановленная версия): гидравлическое сопряжение системы с комплектами безопасности и модуляционным насосом (возможность установки с гидравлической стрелкой и пластинчатым теплообменником)

- Аксессуары для расширения и дистанционного управления автоматикой Е8.

Котел конденсационный MODULEX EXT-100
MODULEX EXT-100	100.00	12.50	100.10	97.20	100.10	106.80
Котел конденсационный MODULEX EXT-150
MODULEX EXT-150	150.00	12.50	150.00	146.10	100.80	106.60
Котел конденсационный MODULEX EXT-200
MODULEX EXT-200	200.00	12.50	200.40	195.20	100.20	106.80
Котел конденсационный MODULEX EXT-250
MODULEX EXT-250	250.00	12.50	251.30	244.50	100.50	106.00
Котел конденсационный MODULEX EXT-300
MODULEX EXT-300	300.00	12.50	302.70	294.00	100.90	106.80
Котел конденсационный MODULEX EXT-350
MODULEX EXT-350	348.00	12.50	354.60	342.20	101.90	106.80
Котел конденсационный MODULEX EXT-440
MODULEX EXT-440	432.00	23.90	445.00	424.35	104.00	109.00
Котел конденсационный MODULEX EXT-550
MODULEX EXT-550	540.00	23.90	557.80	530.44	104.00	109.00
Котел конденсационный MODULEX EXT-660
MODULEX EXT-660	648.00	23.90	670.10	636.53	104.00	109.00
Котел конденсационный MODULEX EXT-770
MODULEX EXT-770	756.00	23.90	783.20	742.62	104.00	109.00
Котел конденсационный MODULEX EXT-900
MODULEX EXT-900	864.00	23.90	900.30	849.05	104.00	109.00

Конденсационные котлы XC-K

Промышленный конденсационный котел, корпус из высокоустойчивой углеродистой стали, с инверсией пламени в глухой топке, с большим содержанием воды.
Широкий диапазон мощностей: 12 моделей конденсационных котлов мощностью 124 - 2160 кВт

• Класс КПД 4 звезды в соответствии с директивой 92/42;
• Специальные дымогарные трубы из нержавеющей стали марки AISI 316 L (патент завода Unical) со специальными вставками из сплава Al/Si/Mg
• Для использования с двухступенчатыми, двухступенчатыми прогрессивными и модуляционными газовыми горелками.
Камера сгорания выполнена из нержавеющей стали марки AISI 304 c подключением для отвода конденсата
• КПД 107% при номинальной нагрузке 100%, КПД 109% при номинальной нагрузке 30%
• Котел оснащен патрубком подающего трубопровода, расположенном в задней части котла и двумя патрубками обратной воды для высоких и низких температур
• Очень тихая работа котла благодаря низкому сопротивлению отходящих газов
• Простота установки горелки (глухой фланец)
• Открытие двери в правую или левую сторону относительно тела котла
• Большое количество дымогарных труб для обеспечения низких температур и повышения эффективности.
• Обратный трубопровод с высокой температурой воды разделен с обратным низкотемпературным трубопроводом, для обеспечения низкой общей температуры «обратки».
• Петли для осуществления погрузки и разгрузки котла
• Пульт управления со специальными модулями для управления 1-ступенчатыми, 2-ступенчатыми или модулирующими горелками
• Специальные пульты управления для установки в каскаде до 8 котлов
• Напольные конденсационные котлы UNICAL серии XC-K оснащены цилиндрической топкой, в которой пламя горелки по периферии этой камеры сгорания реверсивно возвращается к передней двери котла.
• Дымогарные трубы со специальными алюминиевыми турбулизаторами выполнены таким образом, чтобы избежать скопления конденсата в котле и обеспечить его постоянное удаление.
• Двойная "обратка" высокотемпературного и низкотемпературного контуров позволяет воспользоваться эффектом конденсации также в смешанном режиме работы котла (высокая / низкая температура).
Высокотемпературная "обратка" поступает в обход хвостовой части дымогарных труб и создает высокую долю конденсации "обратки" с малой температурой.

Опция:
Нейтрализаторы кислотного конденсата.

Котел конденсационный ХС-К 124
ХС-К 124	122.80	124.00	115.90	107.00	97.30	140.00
Котел конденсационный ХС-К 200
ХС-К 200	182.70	200.00	189.90	107.00	97.20	260.00
Котел конденсационный ХС-К 290
ХС-К 290	265.60	290.00	271.00	107.00	98.20	305.00
Котел конденсационный ХС-К 400
ХС-К 400	367.10	400.00	373.00	100.00	98.20	332.00
Котел конденсационный ХС-К 480
ХС-К 480	440.70	480.00	448.60	107.00	98.23	544.00
Котел конденсационный ХС-К 570
ХС-К 570	523.30	570.00	532.70	107.00	98.23	515.00
Котел конденсационный ХС-К 700
ХС-К 700	642.60	700.00	754.20	107.00	98.23	625.00
Котел конденсационный ХС-К 900
ХС-К 900	826.20	900.00	841.10	107.00	98.23	664.00
Котел конденсационный ХС-К 1140
ХС-К 1140	1,046.60	1,140.00	1,065.40	107.00	98.23	1,107.00
Котел конденсационный ХС-К 1420
ХС-К 1420	1,303.60	1,420.00	1,327.10	107.00	98.23	1,157.00
Котел конденсационный ХС-К 1820
ХС-К 1820	1,670.80	1,820.00	1,700.90	107.00	98.23	1,936.00
Котел конденсационный ХС-К 2160
ХС-К 2160	1,983.00	2,160.00	2,018.70	107.00	98.23	1,904.00

Котлы КВ-ГМ одноходовые газо-дизельные

Котлы КВМ одноходовые мазутные

Котлы КВ-ГМ трехходовые газо-дизельные

Котлы КВ-ГМ двухходовые газо-дизельные

Котлы КВ-Р твердотопливные

ООО «Псковский котельный завод» основан в 2001 году и специализируется на производстве высокоэффективных водогрейных котлов КВ-ГМ. За годы своей деятельности завод приобрел большой опыт в производстве широкой гаммы котлов, позволяющей выбрать необходимый типоразмер котла для вновь проектируемой котельной, либо для переоснащения реконструируемой котельной.

Водотрубные котлы серии КВ-ГМ, выпускаемые заводом, успешно работают на теплоэнергетических объектах Московской, Ленинградской, Псковской, Воронежской, Новгородской, Свердловской областей, в Поволжье, Ставропольском крае, на Урале, в Западной Сибири и Якутии.

На сегодняшний день на предприятии работает более 100 высококвалифицированных специалистов: сварщиков, слесарей-сборщиков, инженеров-конструкторов, инженерно-технических работников, занятых в производстве и создании новых типов котлов КВ-ГМ.

Для дальнейшего развития продукции в составе завода работает свое проектно-конструкторское бюро.

В 2009 г. Псковский котельный завод прошел сертификацию на соответствие требованиям ГОСТ Р, ИСО 9001:2008 (ISO 9001:2008) – системе менеджмента качества, что способствует внедрению новейших технологий и современного оборудования, а также постоянному усовершенствованию методов контроля качества как конечной продукции, так и исходного используемого сырья.

На сегодняшний день Псковский котельный завод выпускает более 70 модификаций водотрубных котлов КВ-ГМ мощностью от 0,25 до 69,8 МВт.

Водогрейные котлы КВ-ГМ по движению дымовых газов разделяются на одноходовые (пролетные), двухходовые и трехходовые. Котлы могут функционировать на природном газе, дизельном топливе, мазуте, а также на комбинированных вариантах – газ/солярка, газ/мазут.

Сжатые сроки производства и поставок, выгодные условия приобретения, очень широкий выбор водотрубных котлов различных мощностей, высокое качество производимой продукции делают ее конкурентно-способной и интересной для различных потребителей.

Водогрейные водотрубные котлы КВ-ГМ
Тип камеры сгорания: одноходовая
Используемое топливо: природный газ, солярка
Мощность: 630 кВт - 40 МВт
Температурные графики: 95/70, 115/70, 150/70

Котел водогрейный КВ-ГМ предназначен для выработки горячей воды посредством сжигания газового или дизельного топлива, с целью дальнейшего отопления и горячего водоснабжения промышленных и жилищно-коммунальных, гражданских объектов. Водотрубный котел представляет собой прямоточный теплоагрегат, имеющий возможность подогревать непосредственно воду тепловых сетей.
Котел включает в себя топочную камеру и газоход с конвективными поверхностями нагрева, расположенными за топочной камерой.
Топочная камера и конвективный газоход полностью экранированы мембранными панелями, собранными из труб с вваренными проставками, обеспечивающими газоплотность котла.
Котлоагрегат рассчитан на нагрев воды от 95 до 150 С со стабильным расходом воды через котел в диапазоне регулирования нагрузки. Диапазон регулирования мощности от 30 до 100%.

При непрерывной работе котла на дизельном топливе более двух недель необходимо проводить газоимпульсную очистку (ГИО) конвективных поверхностей нагрева. Проведение ГИО осуществляется в соответствии с паспортом на установку ГИО.
Система автоматизации водогрейного котла КВ-ГМ определяется типом установленного горелочного устройства и выполняет все функции по пуску, остановке котла и осуществляет поддержание заданного значения параметров его работы.

Котел КВ-ГМ-0,63-95
0.63	95.00	70.00	2,000.00	59.00	92.60	90.50
Котел КВ-ГМ-1,1-95
1.10	95.00	70.00	3,050.00	70.00	94.70	93.00
Котел КВ-ГМ-1,1-115
1.10	115.00	70.00	3,050.00	71.00	94.10	92.40
Котел КВ-ГМ-1,6-95
1.60	95.00	70.00	4,080.00	80.00	94.40	92.60
Котел КВ-ГМ-1,6-115
1.60	115.00	70.00	4,080.00	81.00	93.80	92.20
Котел КВ-ГМ-2,0-95
2.00	95.00	70.00	4,140.00	100.00	94.20	92.50
Котел КВ-ГМ-2,0-115
2.00	115.00	70.00	4,140.00	101.00	93.70	91.80
Котел КВ-ГМ-2,5-95
2.50	95.00	70.00	4,500.00	150.00	94.30	92.30
Котел КВ-ГМ-2,5-115
2.50	115.00	70.00	4,500.00	151.00	94.10	92.10
Котел КВ-ГМ-3,15-95
3.15	95.00	70.00	5,170.00	120.00	93.50	91.10
Котел КВ-ГМ-3,15-115
3.15	115.00	70.00	6,400.00	121.00	93.00	90.60
Котел КВ-ГМ-4,65-95
4.65	95.00	70.00	10,420.00	80.00	94.40	92.60
Котел КВ-ГМ-4,65-115
4.65	115.00	70.00	10,420.00	81.00	93.80	91.60
Котел КВ-ГМ-4,65-150
4.65	150.00	70.00	10,500.00	82.00	92.30	90.00
Котел КВ-ГМ-7,56-115
7.56	115.00	70.00	11,800.00	335.00	93.00	91.80
Котел КВ-ГМ-7,56-150
7.56	150.00	70.00	13,650.00	340.00	92.90	91.30
Котел КВ-ГМ-11,63-95
11.63	95.00	70.00	16,000.00	615.00	93.90	91.70
Котел КВ-ГМ-11,63-115
11.63	115.00	70.00	16,000.00	625.00	94.20	92.30
Котел КВ-ГМ-11,63-150
11.63	150.00	70.00	15,360.00	640.00	93.00	91.90
Котел КВ-ГМ-15,0-115
15.00	115.00	70.00	19,864.00	410.00	94.10	92.10
Котел КВ-ГМ-20,0-115
20.00	115.00	70.00	31,500.00	630.00	93.20	91.80
Котел КВ-ГМ-20,0-150
20.00	150.00	70.00	31,500.00	640.00	94.20	92.80
Котел КВ-ГМ-23,26-115
23.26	115.00	70.00	31,500.00	650.00	94.50	92.30
Котел КВ-ГМ-23,26-150
23.26	150.00	70.00	31,500.00	655.00	93.90	92.10
Котел КВ-ГМ-29,0-115
29.00	115.00	70.00	32,000.00	1,000.00	94.20	92.10
Котел КВ-ГМ-29,0-150
29.00	150.00	70.00	32,000.00	1,000.00	93.90	92.00
Котел КВ-ГМ-35,0-150
35.00	150.00	70.00	34,200.00	1,700.00	94.00	92.20
Котел КВ-ГМ-40,0-150
40.00	150.00	70.00	34,500.00	2,000.00	93.10	91.80
Котел КВ-ГМ-3,6
3.60	95.00	70.00
Котел КВ-ГМ-6,0
6.00	95.00	70.00
Котел КВ-ГМ-12
12.00	95.00	70.00
Котел КВ-ГМ-18
18.00	95.00	70.00
Котел КВ-ГМ-25
25.00	95.00	70.00
Котел КВ-ГМ-8,0
8.00	95.00	70.00

Отличительные особенности водотрубных котлов КВ-ГМ от жаротрубных

1. Простая и одновременно надежная конструкция водотрубных котлов КВ-ГМ, обеспечивает большой срок службы. Данный факт подтвержден многолетним опытом эксплуатации и требованиями, предъявляемыми российскими тепловыми сетями. Расчетный срок службы котлов составляет не менее 20 лет.

2. На водотрубных котлах КВ-ГМ можно получить низкие выбросы окислов азота, при использовании качественных горелок серии Low NOx.

3. Меньшие капиталозатраты на водоподготовку, т.к. требования к качеству питательной воды значительно ниже, чем у жаротрубных котлов.

4. Водотрубные котлы менее инерционны, быстро выходят на номинальную нагрузку.

5. Небольшой водяной объем – более безопасные, особенно для котлов мощностью свыше 5 МВт.

6. Высокий КПД за счет низкой температуры уходящих продуктов сгорания.

7. Возможность применения котлов КВ-ГМ в открытых системах теплоснабжения, что является одним из основных преимуществ водотрубных котлов, от жаротрубных котлов.

8. Высокая ремонтопригодность котлов, обеспечивающаяся легкой доступностью к любому из узлов котла, что позволяет оперативно и с наименьшими затратами сил и времени выполнять необходимый ремонт.

Водогрейные водотрубные котлы КВ-М
Тип камеры сгорания: одноходовая
Используемое топливо: мазут
Мощность: 630 кВт - 40 МВт
Температурные графики: 95/70, 115/70, 150/70

Водогрейные котлы КВМ применяются для производства горячей воды, необходимой для отопления и горячего водоснабжения промышленных и бытовых объектов. Водотрубный котел состоит из топочной камеры и газохода с конвективными поверхностями теплообмена, расположенными за топочной камерой. Топочная камера и конвективный газоход полностью экранированы мембранными панелями, собранными из труб с вваренными проставками, обеспечивающими газоплотность котла.
Котлоагрегат рассчитан на производство горячей воды с температурой 95, 115 и 150 С, со стабильным расходом воды через котел. Диапазон регулирования теплопроизводительности от 30 до 100%.
Отопительный котел КВМ предназначен для работы на природном и сжиженном газе, а также на тяжелых видах жидкого топлива (мазут М100, сырая нефть и т.д.).

Котлы КВМ, по согласованию с заводом-производителем, могут быть оборудованы зарубежными горелками соответствующей производительности. За счет установки на котлах современных горелочных устройств котлы работают полностью в автоматическом режиме, с плавным переходом от малой к большой нагрузке и обратно без промежуточных остановок, что позволяет значительно экономить топливо и повышать КПД котла.
Расчетный срок службы котла КВМ составляет не менее 20 лет.
Котлы на мазуте - отлично зарекомендовали себя как качественное, надежное и экономически выгодное решение Ваших задач по теплоснабжению.

Котел КВМ-0,63-95
0.63	95.00	70.00	4,000.00	60.00	92.60	91.40
Котел КВМ-1,1-95
1.10	95.00	70.00	4,200.00	70.00	91.60	93.70
Котел КВМ-1,1-115
1.10	115.00	70.00	4,200.00	71.00	93.70	91.70
Котел КВМ-1,6-115
1.60	115.00	70.00	4,500.00	80.00	94.20	92.40
Котел КВМ-2,0-115
2.00	115.00	70.00	5,500.00	200.00	92.60	90.40
Котел КВМ-2,5-95
2.50	95.00	70.00	7,100.00	220.00	91.10	93.30
Котел КВМ-3,15-115
3.15	115.00	70.00	7,100.00	200.00	93.20	90.40
Котел КВМ-4,65-115
4.65	115.00	70.00	11,200.00	200.00	93.90	91.90
Котел КВМ-4,65-150
4.65	150.00	70.00	11,500.00	200.00	92.30	90.00
Котел КВМ-7,56-115
7.56	115.00	70.00	1,480.00	450.00	94.10	92.20
Котел КВМ-7,56-150
7.56	150.00	70.00	14,650.00	470.00	93.20	91.80
Котел КВМ-11,63-150
11.63	150.00	70.00	15,460.00	800.00	93.00	90.50
Котел КВМ-12
12.00	95.00	70.00
Котел КВМ-15
15.00	95.00	70.00
Котел КВМ-18
18.00	95.00	70.00
Котел КВМ-20
20.00	95.00	70.00
Котел КВМ-23,26
23.26	115.00	70.00
Котел КВМ-25
25.00	115.00	70.00
Котел КВМ-29
29.00	115.00	70.00
Котел КВМ-35
35.00	115.00	70.00
Котел КВМ-40
40.00	115.00	70.00

Водогрейные водотрубные котлы КВ-ГМ
Тип камеры сгорания: трехходовая
Используемое топливо: природный газ, солярка
Мощность: 250 кВт - 11,63 МВт
Температурные графики: 95/70, 115/70, 150/70

Трехходовой водогрейный котел КВ-ГМ – это компактный аналог прямоточного одноходового газоплотного котла КВГМ, с горизонтальным расположением поверхностей теплообмена. Компактная конструкция котла позволяет применять данные трехходовые котлы в котельных с ограниченным свободным пространством, в том числе при реконструкции действующих котельных, а так же использовано в блочно-модульных котельных.

Газоплотная топочная камера котла предназначена для работы с наддувными вентиляторными горелками. В конструктиве котла предусмотрены необходимые люки и смотровые окна, необходимые для эксплуатации и контроля работы котла. Газоплотное исполнение котла позволяет использовать легкую теплоизоляцию толщиной 5 см с декоративной облицовкой.

Котел водогрейный КВ-ГМ-4,65-115
4.65	115.00	70.00	8,300.00	400.00	94.80	93.20
Котел водогрейный КВ-ГМ-0,25-95
0.25	95.00	70.00	700.00	100.00	93.50	91.00
Котел водогрейный КВ-ГМ-0,5-95
0.50	95.00	70.00	1,535.00	280.00	94.20	91.90
Котел водогрейный КВ-ГМ-0,63-95
0.63	95.00	70.00	1,770.00	400.00	94.20	91.90
Котел водогрейный КВ-ГМ-1,1-95
1.10	95.00	70.00	2,455.00	330.00	93.70	91.30
Котел водогрейный КВ-ГМ-1,1-115
1.10	115.00	70.00	2,565.00	330.00	93.20	91.00
Котел водогрейный КВ-ГМ-2,5-95
2.50	95.00	70.00	4,240.00	720.00	94.80	92.60
Котел водогрейный КВ-ГМ-2,5-150
2.50		150.00	3,975.00	720.00	93.00	90.90
Котел водогрейный КВ-ГМ-3,15-150
3.15	150.00	70.00	5,500.00	500.00	93.20	91.90
Котел водогрейный КВ-ГМ-4,65-150
4.65	150.00	70.00	8,100.00	410.00	93.60	92.00
Котел водогрейный КВ-ГМ-6,0-115
6.00	115.00	70.00	9,500.00	500.00	94.00	92.80
Котел водогрейный КВ-ГМ-6,0-150
6.00	150.00	70.00	9,500.00	520.00	93.40	91.80
Котел водогрейный КВ-ГМ-7,56-115
7.56	115.00	70.00	10,300.00	1,100.00	94.80	93.10
Котел водогрейный КВ-ГМ-7,56-150
7.56	150.00	70.00	10,200.00	1,100.00	93.60	92.10
Котел водогрейный КВ-ГМ-11,63-115
11.63	115.00	70.00	16,000.00	1,300.00	94.60	92.40
Котел водогрейный КВ-ГМ-11,63-150
11.63	150.00	70.00	9,500.00	1,900.00	93.40	91.30
Водогрейный котел КВ-ГМ-1,6 трехходовой
1.60
Водогрейный котел КВ-ГМ-2,0 трехходовой
2.00
Водогрейный котел КВ-ГМ-3,6 трехходовой
3.60

Водогрейные водотрубные котлы КВ-Р
Исполнение: однотопочные или двухтопочные
Используемое топливо: уголь, древесные отходы, брикеты торфа
Мощность: 250-800 кВт
Температурные графики: 95/70, 115/70, 150/70

Работа котла основана на принципе передачи тепла от продуктов сгорания топлива в топке котла – воде, находящейся в трубах поверхностей нагрева котла и в барабане.

Устройство котла
Котел водогрейный состоит из:
- колосниковой решетки
- зольника
- конвективной части.
В конвективную часть входит барабан, дымогарные трубы, поворотная камера, расположенная в передней части котла, в которой газы поворачивают из первого по ходу пучка дымогарных труб во второй. Вода подводится в нижний задний коллектор. Нагретая вода выходит из верхней части барабана. На барабане устанавливаются два предохранительных клапана Ду 50. В верхней половине задней части барабана расположен газоход.
Топочная камера состоит из экранных труб, потолком топочной камеры является часть обечайки барабана. Для очистки обечайки барабана с левой стороны установлен съемный люк. Для обеспечения поддува воздуха для горения топлива применяется вентилятор радиального типа.

Контрольно-измерительный приборы
На патрубках входа и выхода воды из котла устанавливается электроконтактный манометр и термометр. Регулирование температурного режима производится терморегулятором типа ТРМ или ТУДЭ.

Упаковка
Котел водогрейный поставляется потребителю в следующем виде: котел; вентилятор; предохранительные клапана.
Все выходные отверстия, патрубки, штуцера для присоединения арматуры, короба выходов газов – закрыты заглушками.
Упаковка производится согласно технической документации предприятия изготовителя.

Маркирование и пломбирование
На фронте котла имеется фирменная табличка, содержащая следующие данные:
-наименование, товарный знак предприятия изготовителя;
-обозначение котла по ГОСТ 3619-89;
-номер котла по системе нумерации предприятия изготовителя;
-год изготовления;
-номинальная производительность в МВт (Гкал)
-рабочее давление на входе и выходе из котла;
-максимальная температура на выходе из котла.
Котел поставляется потребителю с опломбированной нишей котла.

Котел твердотопливный КВ-Р-0,25 однотопочный
0.25	95.00	70.00	1,600.00		79.00
Котел твердотопливный КВ-Р-0,5 однотопочный
0.50	95.00	70.00	3,200.00		79.00
Котел твердотопливный КВ-Р-0,63 однотопочный
0.63	95.00	70.00	3,500.00		79.00
Котел твердотопливный КВ-Р-0,8 однотопочный
0.80	95.00	70.00	3,700.00		79.00
Котел твердотопливный КВ-Р-0,5 двухтопочный
0.50	95.00	70.00	3,200.00		79.00
Котел твердотопливный КВ-Р-0,63 двухтопочный
0.63	95.00	70.00	3,500.00		79.00
Котел твердотопливный КВ-Р-0,8 двухтопочный
0.80	95.00	70.00	3,700.00		79.00
Котел твердотопливный КВ-Р-0,3
0.30	115.00	60.00		100.00	72.00
Котел твердотопливный КВ-Р-0,4
0.40	60.00	115.00	2,940.00	140.00	72.00

Газовые горелки

Дизельные горелки

Мазутные горелки

Комбинированные горелки Газ/Солярка

Комбинированные горелки Газ/Мазут

Запчасти для горелок FBR

Горелочные устройства FBR, производство Италия.
Широкий спектр применения на теплогенераторах отечественного и импортного производства: бытовые и промышленные водогрейные котлы; паровые котлы и парогенераторы; различные технологические печи и сушильные камеры.

Работа на типовых видах топлива: природный и сжиженный газ, солярка, мазут; а так же на иных жидких и газообразных видах, таких как: газовой конденсат, попутный газ, печное топливо, нефть и т.д.
Различные типы регулирования процесса горения: одно и двухступенчатое, плавно-двухступенчатое/прогрессивное, работа в модулирующем режиме.

Преимущества горелок FBR

Испытания
Весь объем производимых на заводе F.B.R. горелочных устройств проходит тестовые испытания.

Предварительная настройка
При производстве газовых и комбинированных горелок осуществляется предварительная настройка идущей в комплекте поставки газовой арматуры (рампы).

Простой запуск
Приобретая продукцию FBR, Вы получаете горелки, отличающиеся простотой и легкостью настройки и предпусковой регулировки.

Стабильная работа
Отличительной особенностью газовых и комбинированных горелок FBR является использование подающей газовой заслонки, выполненной в виде шарового крана, а не крана-бабочки. Данное конкурентное отличие позволяет достичь качественного регулирования соотношения газ-воздух, за счет стабильного давления газа во всем диапазоне регулирования.

Надежность
Во всех модулирующих горелках успешно применяется метод механически-связанного регулирования расхода воздуха и газа, который является самым надежным из существующих методов регулирования в настоящее время.

Вентилятор повышенной мощности
Горелки FBR комплектуются вентиляторами высокой мощности, что позволяет произвести правильный подбор горелок к котлам с высоким аэродинамическим сопротивлением камеры сгорания.

Модельный ряд газовых горелок FBR мощностью 11,6 – 17 445 кВт

Горелки предназначены для работы на природном или сжиженном газе, а также доступны модели специального исполнения для работы на бытовом газе, биогазе, попутном газе и т.д.
Компактные габаритные размеры и рациональное и доступное расположение основных узлов и компонентов позволяет осуществить легкую настройку и обслуживание.
Горелки укомплектованы алюминиевым корпусом, мощным вентилятором и специальной регулируемой высокоэффективной головой сгорания, позволяющей получить стабильное пламя.
Доступны версии горелок FBR в комплекте с шумопоглощающим кожухом, понижающим уровень шума.
При комплектации горелок используются компоненты ведущих европейских производителей, таких как: Siemens, Etamatic, Honeywell, Dungs, Kromschroder, Giuliani Anello, Madas.

- Газовые горелки FBR серии X мощностью 11-349 кВт
- Газовые горелки FBR серии XP мощностью 232-522 кВт
- Газовые горелки FBR серии P мощностью 406-17 445 кВт

Газовые горелки FBR серия X

Бытовые газовые горелки с одноступенчатым, двухступенчатым, плавно-двухступенчатым (прогрессивным) или модуляционным режимом работы, при условии использования комплекта с PID-регулятором (контроль температуры или давления).

Вентилятор высокого давления, высокоэффективная голова сгорания с возможностью регулировки обеспечивает высокую стабильность пламени.

Доступны версии для природного и сжиженного газов. Для переключения горелок с природного на сжиженный газ и обратно необходимо заменить смесительный комплект.

Газовая рампа включает в себя газовый мультиблок, реле минимального давления газа.

Горелки поставляются уже в собранном виде, предварительно прошедшем тестирование на заводе-производителе FBR. Горелки серии X применяются на бытовых водогрейных котлах и различных теплогенераторах горячего воздуха.

Одноступенчатые горелки 11 до 349 кВт

Двухступенчатые, модулирующие горелки от 23 до 349 кВт

Одноступенчатые горелки для хлебопекарных печей от 23 до 349 кВт

Газовые горелки FBR серия XP

Газовые горелки с двухступенчатым, плавно-двухступенчатым (прогрессивным) или модуляционным режимом работы, при условии использования комплекта с PID-регулятором (контроль температуры или давления).
Вентилятор высокого давления, высокоэффективная голова сгорания с возможностью регулировки обеспечивает высокую стабильность пламени. Доступны версии для природного и сжиженного газов (уточняется при заказе).
Газовая рампа включает в себя рабочий клапан, клапан безопасности, реле минимального давления газа, встроенный в мультиблок фильтр-стабилизатор газа и поставляется уже в собранном виде, предварительно прошедшем тестирование. Использование высококачественного метала при производстве компонентов горелки обеспечивает надежную и продолжительную работу при различных нагрузках.

Газовые горелки FBR серия P

Газовые горелки с двухступенчатым, плавно-двухступенчатым (прогрессивным) или модуляционным режимом регулирования мощности, при условии использования комплекта с PID-регулятором (контроль температуры или давления).
Вентилятор высокого давления, высокоэффективная голова сгорания с возможностью регулировки обеспечивает высокую стабильность пламени. Доступны версии для природного и сжиженного газов (уточняется при заказе).
Газовая рампа включает в себя рабочий клапан, клапан безопасности, реле минимального и максимального давления газа, блок контроля герметичности (для рамп типа CE-CT), фильтр-стабилизатор газа и поставляется уже в собранном виде, предварительно прошедшем тестирование. Использование высококачественного метала при производстве компонентов горелки обеспечивает надежную и продолжительную работу при различных нагрузках.

Промышленные газовые горелки FBR

Промышленные газовые горели завода FBR серии HI-GAS.

Производитель: FBR, Италия.

Конструктивные особенности: промышленные горелки с отдельно стоящим вентилятором. Степень электрозащиты IP54. Доступны версии горелок работающих как на природном, так и на сжиженном газе.

Модельный ряд горелок включает в себя типоряд мощностью от 1044 до 7558 кВт.

Горелки промышленные газовые FBR предназначены для установки на специальные печи и сушильные барабаны. Так же могут использоваться на водогрейных или паровых котлах, если техническим заданием предусмотрен вынос вентилятора из рабочей зоны обслуживания котла.

Горелка газовая GAS X5 CE
151.0 кВт	349.0 кВт	CE
Горелка газовая GAS X5 CE - Copy
151.0 кВт	349.0 кВт	CE
Горелка газовая GAS X0 CE
11.6 кВт	34.2 кВт	CE
Горелка газовая GAS X1 CE
23.2 кВт	58.0 кВт	CE
Горелка газовая GAS X2 CE
40.6 кВт	93.0 кВт	CE
Горелка газовая GAS X3 CE
70.0 кВт	174.0 кВт	CE
Горелка газовая GAS X4 CE
116.0 кВт	232.0 кВт	CE
Горелка газовая GAS X1/2 CE
18.0 кВт	58.0 кВт	CE
Горелка газовая GAS X2/2 CE
24.0 кВт	93.0 кВт	CE
Горелка газовая GAS X2/M CE
17.0 кВт	93.0 кВт	CE
Горелка газовая GAS X3/2 CE
35.0 кВт	174.0 кВт	CE
Горелка газовая GAS X3/M CE
35.0 кВт	174.0 кВт	CE
Горелка газовая GAS X4/2 CE
64.0 кВт	232.0 кВт	CE
Горелка газовая GAS X4/M CE
46.0 кВт	232.0 кВт	CE
Горелка газовая GAS X5/2 CE
81.2 кВт	349.0 кВт	CE
Горелка газовая GAS X5/M CE
63.8 кВт	349.0 кВт	CE
Горелка газовая GAS X1 F CE
23.2 кВт	58.0 кВт	CE
Горелка газовая GAS X2 F CE
40.6 кВт	93.0 кВт	CE
Горелка газовая GAS X3 F CE
70.0 кВт	174.0 кВт	CE
Горелка газовая GAS X4 F CE
116.0 кВт	232.0 кВт	CE
Горелка газовая GAS X5 F CE
151.0 кВт	349.0 кВт	CE
Горелка газовая GAS XP 60 CE
232.0 кВт	522.0 кВт	CE
Горелка газовая GAS XP 60/2 CE
116.0 кВт	522.0 кВт	CE
Горелка газовая GAS XP 60/M CE
81.2 кВт	522.0 кВт	CE
Горелка газовая GAS P 70/2 CE
135.0 кВт	754.0 кВт	CE
Горелка газовая GAS P 70/M CE
135.0 кВт	754.0 кВт	CE
Горелка газовая GAS P 100/2 CE
200.0 кВт	1,160.0 кВт	CE
Горелка газовая GAS P 100/M CE
200.0 кВт	1,160.0 кВт	CE
Горелка газовая GAS P 150/2 CE
279.0 кВт	1,744.0 кВт	CE-CT
Горелка газовая GAS P 150/M CE
279.0 кВт	1,744.0 кВт	CE-CT
Горелка газовая GAS P 190/2 CE
348.0 кВт	2,209.0 кВт	CE-CT
Горелка газовая GAS P 190/M CE
348.0 кВт	2,209.0 кВт	CE-CT
Горелка газовая GAS P 250/2 CE
383.0 кВт	2,900.0 кВт	CE-CT
Горелка газовая GAS P 300/2 CE
1,390.0 кВт	3,488.0 кВт	CE-CT
Горелка газовая GAS P 300/M CE
1,390.0 кВт	3,488.0 кВт	CE-CT
Горелка газовая GAS P 250/M CE
383.0 кВт	2,500.0 кВт	CE-CT
Горелка газовая GAS P 350/M CE
464.0 кВт	4,060.0 кВт	CE-CT
Горелка газовая GAS P 450/M CE
580.0 кВт	5,220.0 кВт	CE-CT
Горелка газовая GAS P 550/M CE
696.0 кВт	6,380.0 кВт	CE-CT
Горелка газовая GAS P 650/M CE
1,162.0 кВт	7,558.0 кВт	CE-CT
Горелка газовая GAS P 750/M CE MEC
1,395.0 кВт	8,721.0 кВт	CE-CT
Горелка газовая GAS P 750/M CE EL
1,395.0 кВт	8,721.0 кВт	CE-CT
Горелка газовая GAS P 1000/M CE MEC
1,395.0 кВт	11,628.0 кВт	CE-CT
Горелка газовая GAS P 1000/M CE EL
1,395.0 кВт	11,628.0 кВт	CE-CT
Горелка газовая GAS P 1250/M EL
4,186.0 кВт	14,535.0 кВт	CE-CT
Горелка газовая GAS P 1500/M EL
5,815.0 кВт	17,445.0 кВт	CE-CT
Горелка газовая GAS P 1800/M MEC
		CE-CT
Горелка промышленная газовая HI-GAS P190/M CE
1,044.0 кВт	2,204.0 кВт	CE
Горелка промышленная газовая HI-GAS P250/M CE
1,160.0 кВт	2,900.0 кВт	CE
Горелка промышленная газовая HI-GAS P350/M CE
1,390.0 кВт	4,060.0 кВт	CE
Горелка промышленная газовая HI-GAS P450/M CE
1,850.0 кВт	5,220.0 кВт	CE
Горелка промышленная газовая HI-GAS P550/M CE
2,325.0 кВт	6,380.0 кВт	CE
Горелка промышленная газовая HI-GAS P650/M CE
3,488.0 кВт	7,558.0 кВт	CE
Горелка промышленная газовая HI-GAS P750/M CE
4,000.0 кВт	8,721.0 кВт	CE
Горелка промышленная газовая HI-GAS P1000/M CE
4,000.0 кВт	11,168.0 кВт	CE
Горелка промышленная газовая HI-GAS P1250/M CE
4,186.0 кВт	14,535.0 кВт	CE
Горелка промышленная газовая HI-GAS P1500/M CE
5,815.0 кВт	17,455.0 кВт	CE
Горелка газовая GAS P 150/2 CE - 03
240.0 кВт	1,508.0 кВт	CE-CT
Горелка газовая GAS P 150/M CE - 03
230.0 кВт	1,508.0 кВт	CE-CT

Модельный ряд дизельных горелок FBR мощностью 23,7 – 17 445 кВт

Моноблочные дизельные горелки FBR представлены моделями в широком диапазоне мощности, что позволяет устанавливать их на различные водогрейные и паровые котлы и парогенераторы, генераторы горячего воздуха, котлы на перегретой воде, а также в различные печи для термообработки.
Горелочное оборудование FBR произведено с учетом всех требований и стандартов, предъявляемых к безопасности продукции на территории Европы и Российской Федерации.
Дизельные горелки подразделяются по типу регулирования на одно-, двух- и трехступенчатые, а также модулируемые.
В комплекте с горелкой поставляются: семи контактный электроразъем, фланец и прокладка для установки на котле, форсунки, гибкие топливные шланги, сетевой фильтр тонкой очистки топлива.
Доступны дизельные горелки специального исполнения: версия с гидравлическим устройством закрытия воздушной заслонки; версия со встроенным электроподогревателем дизельного топлива; промышленные горелки изготавливаются с электронным и механическим регулированием.

- Дизельные горелки FBR серии G мощностью 14-355 кВт
- Дизельные горелки FBR серии G/F для хлебопекарных печей мощностью 23-355 кВт
- Дизельные горелки FBR серии GX мощностью 142-415 кВт
- Дизельные горелки FBR серии FGP мощностью 237-17 445 кВт

Модельный ряд мазутных горелок F.B.R. мощностью 57 – 17 445 кВт

Горелки FNL предназначены для работы на тяжелом жидком топливе с максимальной вязкостью 5 градусах Е при 50 С.

Горелки FNP предназначены для работы на тяжелом жидком топливе с максимальной вязкостью 7 Е при 50 градусах С.

Горелки серии FNDL и FNDP рассчитаны для работы на жидком тяжелом топливе с максимальной вязкостью 20 Е при 50 С.

- Мазутные горелки FBR серии FNL - FNDL мощностью 57 - 284 кВт
- Мазутные горелки FBR серии FNP - FNDP мощностью 142 - 17 445 кВт

Модельный ряд комбинированных (природный газ/солярка) горелок FBR мощностью 22,6 – 17 445 кВт

Комбинированные горелки FBR для газа и легкого жидкого топлива (солярка) с плавно-двухступенчатым (прогрессивным) или модуляционным режимом управлением. Для модулируемого управления горелку необходимо укомплектовать PID-регулятором (контроль температуры или давления).
Конструктив горелок - моноблочный: встроенный вентилятор и шкаф управления на одной раме. Доступны варианты исполнения для природного и сжиженного газа (уточняется при заказе).

- Комбинированные горелки FBR серии GMX мощностью 22,6 - 232 кВт
- Комбинированные горелки FBR серии K мощностью 116 - 17 445 кВт

Газовая рампа входит в стандартный комплект поставки и включает в себя рабочий и предохранительный клапан, реле минимального и максимального давления газа, фильтр-стабилизатор газа и поставляется уже в собранном виде, с предварительным тестированием. Использование высококачественного метала при производстве корпуса горелки обеспечивает надежную работу даже в сложных условиях.
Жидко-топливная часть горелки поставляется с форсунками, регулятором давления жидкого топлива, шлангами, прокладками и жидко-топливным фильтром тонкой очистки.
Так же доступны к поставке комбинированные горелки FBR с электронным управлением.

Запчасти для горелок FBR, комплектующие

Для заказа запчастей для горелок FBR необходимо указать:
1. модель горелки
2. наименование требуемой запасной части
3. серийный заводской номер горелки

Дополнительно к горелкам FBR у нас можно заказать следующие комплектующие:
1. Модуляционные комплекты Gefran, модуляторы Siemens
2. Датчики температуры к модуляционному комплекту
3. Датчики давления к модуляционному комплекту
4. Антивибрационные газовые вставки
5. Ручные краны отсечки газа шарового типа
6. Распорные детали, используемые при необходимости частично выдвинуть сопло горелки из топки котла.
7. Электродвигатель SIMEL, SOGA, CIMA; трансформатор SATRONIC, COFI, DANFOSS; менеджер горения SATRONIC; насос DELTA; термореле LOVATO.

ВНИМАНИЕ: если у Вас возникли сложности с идентификацией необходимой Вам запасной части, сообщите нам модель горелки и мы направим в Ваш адрес подробную графическую деталировку составных частей

Газовые горелки OILON

Дизельные горелки OILON

Мазутные горелки OILON

Комбинированные горелки OILON Газ/Солярка

Комбинированные горелки OILON Газ/Мазут

Горелки для электростанций и технологических процессов (2-63 мВт)

Дополнительное оборудование для горелок OILON

Горелки для промышленного применения на различных видах газового и жидкообразного топлива от компании OILON Oy (Финляндия).

OILON Oy – постоянно развивающееся в области экологических и технических технологий семейное предприятие, которое, за 50 лет деятельности, успело занять важную позицию на международном рынке.
Компания Oilon (Финляндия) производит такие виды теплоэнергетического оборудования, как:
Горелочные устройства и системы сжигания топлива в диапазоне мощности от 10 кВт до 80 МВт;
Геотермальные грунтовые тепловые насосы;
Промышленные тепловые насосы и охлаждающие системы;
Солнечные коллекторы тепла.

Горелки Oilon предназначены для работы на различных видах топлива, таких как: газообразное (природный, сжиженный газ и т.д.), легком и тяжелом жидком топливе (солярка, нефть, мазут и пр.), а также на других видах жидкого и газообразного топлива. В большинстве горелок Ойлон блочного типа, контрольная панель управления встроена в горелку. Также горелки могут комплектоваться внешним блоком управления. Промышленные горелки двухблочного конструктива оснащены внешним блоком управления, блоком повышения давления топлива и воздушным вентилятором. Для контроля качества смешения воздушно-топливной смеси, автоматика может быть укомплектована традиционным реле или современной многофункциональной электронной системой управления.

Приобретая горелочное оборудование компании Oilon, Вы отдаете предпочтение продукции, производимой на заводе с многолетним опытом в сфере технологий сжигания. Накопленный опыт позволяет создавать не только проверенные временем надежные горелки с рядом классических конструктивных решений, но и постоянно совершенствовать выпускаемые горелки и расширять ассортимент новыми, более прогрессивными и надежными моделями. Основными направлениями по модернизации горелочных устройств являются улучшение энергоэффективности и понижение уровня выброса вредных веществ атмосферу.

На сегодняшний день Ойлон готов предложить своим партнерам горелки применяемые в самых разнообразных отраслях промышленности и позволяющие удовлетворить самые разнообразные производственные потребности.

Горелки OILON Junior (12 - 82 кВт)

Газовые горелки Junior в основном предназначены для использования в системах отопления и ГВС частных домов и коттеджей, а также для установки на генераторы горячего воздуха.
Заказчиками особенно ценятся надежность и простота в эксплуатации и обслуживании горелок. Шарнирная голова и простая конструкция горелки обеспечивают легкий монтаж и обслуживание газовых горелок Junior.

Горелки OILON группа 2 (42 - 1500 кВт)

Газовые горелки группы 2 мощностью от 42 до 1500 кВт предназначены для установки на водогрейные котлы, паровые котлы и генераторы горячего воздуха, применяемые для теплоснабжения жилых и промышленных зданий; в зерносушильных установках; в промышленных процессах, в малярных мастерских, пекарнях, теплицах, и т.п.
Шарнирная голова и простая конструкция газовых горелок Oilon группы 2 обеспечивают легкий монтаж и обслуживание.

Горелки OILON группа 3 (390 – 3500 кВт)

Газовые горелки группы 3 мощностью 390-3500 кВт предназначены для работы с водогрейными бойлерами, паровыми котлами и калориферами горячего воздуха в крупных жилых, офисных, складских и общественных зданиях. Так же данные газовые горелки применяются в технологических процессах, на различных печах, в теплицах и на судах. Наряду с вышеперечисленным горелки OILON также могут использоваться в качестве вспомогательных или пилотных горелок в котельных, работающих на твердых видах топлива. Горелки группы 3 моноблочного типа и подразделяются по типу регулирования мощности на двухступенчатые, трехступенчатые и модулирующие.

Горелки OILON группа 4 (770 – 9500 кВт)

Горелки газовые группы 4 мощностью 770-9500 кВт предназначены для установки на промышленные водогрейные и паровые котлоагрегаты и калориферы. Основная сфера применения данных горелок - это теплоцентрали, промышленные отопительные и производственные котельные, технологические процессы, а также в крупные административно-хозяйственные комплексы и массивы. Горелки газовые OILON группы 4 имеют конструктив моноблочного типа, мощность горелок регулируется трехступенчатым или модулирующим способом. Горелки имеют встроенный вентилятор высокой мощности с загнутыми назад лопастями.

Горелки OILON группа 5 (1900 – 22500 кВт)

Горелки OILON группы 5 мощностью 1900-22500 кВт предназначены главным образом для использования в котельных крупных промышленных объектов химической и деревообрабатывающей промышленности, районных котельных и ТЭЦ. Горелки группы 5 состоят из корпуса горелки с пламенной головой сгорания, отдельного шкафа управления горелкой и отдельно стоящего высокомощного вентилятора, который выбирается в соответствии с аэродинамическим сопротивлением топки котла. Способ регулирования мощности газовых горелок OILON - электронная модуляция.

Горелки OILON Junior (12 - 82 кВт)

Дизельные горелки Junior в основном предназначены для использования в системах отопления и ГВС частных домов и коттеджей, а также для установки на генераторы горячего воздуха.
Заказчиками особенно ценятся надежность и простота в эксплуатации и обслуживании горелок Oilon. Шарнирная голова и простая конструкция горелки обеспечивают легкий монтаж и обслуживание дизельных горелок Junior.

Горелки OILON группа 2 (42 - 1500 кВт)

Дизельные горелки группы 2 мощностью от 42 до 1500 кВт предназначены для установки на водогрейные котлы, паровые котлы и генераторы горячего воздуха, применяемые для теплоснабжения жилых и промышленных зданий; в зерносушильных установках; в промышленных процессах, в малярных мастерских, пекарнях, теплицах, и т.п.
Шарнирная голова и простая конструкция дизельных горелок Oilon группы 2 обеспечивают легкий монтаж и обслуживание.

Горелки OILON группа 3 (390 – 3500 кВт)

Дизельные горелки группы 3 мощностью 390-3500 кВт предназначены для работы с водогрейными бойлерами, паровыми котлами и калориферами горячего воздуха в крупных жилых, офисных, складских и общественных зданиях. Так же данные дизельные горелки применяются в технологических процессах, на различных печах, в теплицах и на судах. Наряду с вышеперечисленным горелки OILON также могут использоваться в качестве вспомогательных или пилотных горелок в котельных, работающих на твердых видах топлива. Жидкотопливные горелки группы 3 моноблочного типа и подразделяются по типу регулирования мощности на двухступенчатые, трехступенчатые и модулирующие.

Горелки OILON группа 4 (770 – 9500 кВт)

Горелки дизельные группы 4 мощностью 770-9500 кВт предназначены для установки на промышленные водогрейные и паровые котлоагрегаты и калориферы. Основная сфера применения данных горелок - это теплоцентрали, промышленные отопительные и производственные котельные, технологические процессы, а также в крупные административно-хозяйственные комплексы и массивы. Горелки OILON группы 4 имеют конструктив моноблочного типа, мощность горелок регулируется трехступенчатым или модулирующим способом. Горелки имеют встроенный вентилятор высокой мощности с загнутыми назад лопастями. Жидкотопливный насос дизельных горелок всегда имеет собственный отдельный двигатель.

Горелки OILON группа 5 (1900 – 22500 кВт)

Дизельные горелки OILON группы 5 мощностью 1900-22500 кВт предназначены главным образом для использования в котельных крупных промышленных объектов химической и деревообрабатывающей промышленности, районных котельных и ТЭЦ. Горелки группы 5 состоят из корпуса горелки с пламенной головой сгорания, отдельного шкафа управления горелкой и отдельно стоящего высокомощного вентилятора, который выбирается в соответствии с аэродинамическим сопротивлением топки котла. Способ регулирования мощности данных горелок - электронная модуляция.

Горелки OILON группа 3 (390 – 3500 кВт)

Мазутные горелки группы 3 мощностью 390-3500 кВт предназначены для работы с водогрейными бойлерами, паровыми котлами и калориферами горячего воздуха в крупных жилых, офисных, складских и общественных зданиях. Так же данные мазутные горелки применяются в технологических процессах, на различных печах, в теплицах и на судах. Наряду с вышеперечисленным горелки OILON также могут использоваться в качестве вспомогательных или пилотных горелок в котельных, работающих на твердых видах топлива. Горелки группы 3 моноблочного типа и подразделяются по типу регулирования мощности на двухступенчатые, трехступенчатые и модулирующие.

Горелки OILON группа 4 (770 – 9500 кВт)

Горелки мазутные группы 4 мощностью 770-9500 кВт предназначены для установки на промышленные водогрейные и паровые котлоагрегаты и калориферы. Основная сфера применения данных горелок - это теплоцентрали, промышленные отопительные и производственные котельные, технологические процессы, а также в крупные административно-хозяйственные комплексы и массивы. Мазутные горелки OILON группы 4 имеют конструктив моноблочного типа, мощность горелок регулируется трехступенчатым или модулирующим способом. Горелки имеют встроенный вентилятор высокой мощности с загнутыми назад лопастями. Жидкотопливный насос мазутных горелок всегда имеет собственный отдельный двигатель.

Горелки OILON группа 5 (1900 – 22500 кВт)

Мазутные горелки OILON группы 5 мощностью 1900-22500 кВт предназначены главным образом для использования в котельных крупных промышленных объектов химической и деревообрабатывающей промышленности, районных котельных и ТЭЦ. Горелки группы 5 состоят из корпуса горелки с пламенной головой сгорания, отдельного блока подачи и предварительного нагрева мазута, отдельного шкафа управления горелкой и отдельно стоящего высокомощного вентилятора, который выбирается в соответствии с аэродинамическим сопротивлением топки котла. Способ регулирования мощности мазутных горелок - электронная модуляция.

Горелки OILON группа 2 (42 - 1500 кВт)

Комбинированные горелки группы 2 мощностью от 42 до 1500 кВт предназначены для установки на водогрейные котлы, паровые котлы и генераторы горячего воздуха, применяемые для теплоснабжения жилых и промышленных зданий; в зерносушильных установках; в промышленных процессах, в малярных мастерских, пекарнях, теплицах, и т.п.
Шарнирная голова и простая конструкция комбинированных горелок Oilon группы 2 обеспечивают легкий монтаж и обслуживание.

Горелки OILON группа 3 (390 – 3500 кВт)

Комбинированные горелки группы 3 мощностью 390-3500 кВт предназначены для работы с водогрейными бойлерами, паровыми котлами и калориферами горячего воздуха в крупных жилых, офисных, складских и общественных зданиях. Так же данные комбинированные горелки применяются в технологических процессах, на различных печах, в теплицах и на судах. Наряду с вышеперечисленным горелки OILON также могут использоваться в качестве вспомогательных или пилотных горелок в котельных, работающих на твердых видах топлива. Горелки группы 3 моноблочного типа и подразделяются по типу регулирования мощности на двухступенчатые, трехступенчатые и модулирующие.

Горелки OILON группа 4 (770 – 9500 кВт)

Горелки комбинированные группы 4 мощностью 770-9500 кВт предназначены для установки на промышленные водогрейные и паровые котлоагрегаты и калориферы. Основная сфера применения данных горелок - это теплоцентрали, промышленные отопительные и производственные котельные, технологические процессы, а также в крупные административно-хозяйственные комплексы и массивы. Горелки OILON группы 4 имеют конструктив моноблочного типа, мощность горелок регулируется трехступенчатым или модулирующим способом. Горелки имеют встроенный вентилятор высокой мощности с загнутыми назад лопастями. Жидкотопливный насос горелок всегда имеет собственный отдельный двигатель.

Горелки OILON группа 5 (1900 – 22500 кВт)

Горелки комбинированные OILON группы 5 мощностью 1900-22500 кВт предназначены главным образом для использования в котельных крупных промышленных объектов химической и деревообрабатывающей промышленности, районных котельных и ТЭЦ. Горелки группы 5 состоят из корпуса горелки с пламенной головой сгорания, отдельного шкафа управления горелкой и отдельно стоящего высокомощного вентилятора, который выбирается в соответствии с аэродинамическим сопротивлением топки котла. Способ регулирования мощности комбинированных горелок - электронная модуляция.

Горелки OILON группа 3 (390 – 3500 кВт)

Горелки OILON группа 4 (770 – 9500 кВт)

Горелки газовыекомбинированные группы 4 мощностью 770-9500 кВт предназначены для установки на промышленные водогрейные и паровые котлоагрегаты и калориферы. Основная сфера применения данных горелок - это теплоцентрали, промышленные отопительные и производственные котельные, технологические процессы, а также в крупные административно-хозяйственные комплексы и массивы. Комбинированные горелки OILON группы 4 имеют конструктив моноблочного типа, мощность горелок регулируется трехступенчатым или модулирующим способом. Горелки имеют встроенный вентилятор высокой мощности с загнутыми назад лопастями. Жидкотопливный насос горелок всегда имеет собственный отдельный двигатель.

Горелки OILON группа 5 (1900 – 22500 кВт)

Комбинированные горелки OILON группы 5 мощностью 1900-22500 кВт предназначены главным образом для использования в котельных крупных промышленных объектов химической и деревообрабатывающей промышленности, районных котельных и ТЭЦ. Горелки группы 5 состоят из корпуса горелки с пламенной головой сгорания, отдельного блока подачи и предварительного нагрева мазута, отдельного шкафа управления горелкой и отдельно стоящего высокомощного вентилятора, который выбирается в соответствии с аэродинамическим сопротивлением топки котла. Способ регулирования мощности данных горелок - электронная модуляция.

Горелки для электростанций и технологических процессов (2 – 63 мВт)

Горелка Lenox Low-NOx
Серия T-5…70 L
Lenox – это горелка с низкими выбросами NOx. Для лучшего сгорания топливо распыляется паром. Горелка, разработанная для больших электростанций и технологических процессов. Используется как нагрузочная, диапазон мощности горелок Lenox составляет 4,5 – 63,0 мВт.
Горелки Lenox могут быть применены на следующих объектах:
- газовые и жидкотопливные котлы с кипящим слоем
- котлы горячего масла - содорегенерационные котлы
- большие жаротрубные котлы
Технология Low-NOx
В горелке Lenox, образование NОx веществ в пламени сокращаются с помощью следующих методов:
- фазирование жидкообразного топлива с помощью специального сопла
- фазирование газообразного топлива с помощью регулирующегося соплового стержня
- фазирование и регулировка воздуха горения в двух зонах
- рециркуляция дымовых газов через горелку

Лопастная регистровая горелка
Серия Т-5...50S
Поступающий в зону горения воздух, распределяется между первичной и вторичной зонами воздушной коробки. Во вторичной зоне вихревые потоки создаются при помощи поворотных лопастей электровентилятора, а в первичной зоне - посредством неподвижных лопастей электровентилятора. Горелка может применяться на следующих агрегатах: энергетические котлы; котлы с псевдоожиженным слоем, содорегенерационные котлы; линии по сжиганию дурнопахнущих газов и т.д.

Горелка с конической заслонкой
Серия Т-3...35К
Воздух горения разделяется в воздушной коробке между первичной и вторичной зонами. Смешение воздуха осуществляется при помощи неподвижного конуса и лопасти.
Горелки Ойлон данной серии разработаны для промышленного применения, на таких объектах, как: предприятия по уничтожению вредных отходов; промышленные печи; калориферы.

Горелка с фуpмой
Серия L-250...550
Завихрение воздуха, подаваемого отдельно стоящим вентилятором в зону горения осуществляется посредством неподвижных направляющих лопастей. Горелки данной серии используются в качестве: запальные горелки в котлах с кипящим слоем; в печах по обжигу извести; для сжигания вредных отходов и т.д.

Специальная фурма
Данный тип горелок Oilon может применяться, например для распыления газов и жидкостей в топках заводов по утилизации вредных отходов.

Блок фильтрации, повышения давления и предварительного подогрева мазута
Блоки фильтрации, повышения давления и предварительного подогрева мазута фирмы Oilon в части фильтрации и повышения давления оборудованы двойными трубопроводами. Использование резервного топливопровода обеспечивает надежную безотказную циркуляцию мазута. Мазут нагревается до требуемой температуры и вязкости при помощи горячей воды или пара. Для заводских запальных горелок станция снабжена электрическим теплообменником с тиристорным управлением. Блок теплоизолирован с помощью кожуха, где в качестве теплоизолятора используют пеноуретан.

Горелки от 30 до 350 кВт

Горелки от 500 до 13000 кВт

Запчасти для горелок W.E.B.

ПЕРВЫЙ РОССИЙСКИЙ И МИРОВОЙ ПРОИЗВОДИТЕЛЬ ГОРЕЛОК ЗАКРЫТОГО ТИПА С ТОПЛИВНЫМ ДОЗИРУЮЩИМ НАСОСОМ, С АВТОМАТИЧЕСКИМ ГАЗОВЫМ РОЗЖИГОМ И СУХИМ РОТОРНЫМ КОМПРЕССОРОМ В КОМПЛЕКТЕ

ГОРЕЛКИ, ГЛАВНОЙ ОСОБЕННОСТЬЮ КОТОРЫХ ЯВЛЯЕТСЯ ВАША БЕЗОПАСНОСТЬ. РАБОТАЮТ НА ВСЕХ ВИДАХ ОТРАБОТАННОГО МАСЛА, СЫРОЙ НЕФТИ И ЛЮБОМ ПЕЧНОМ ТОПЛИВЕ.

Газовый розжиг: параметр, регулируемый 5-10-15 секунд и отключаемый - обеспечивает 100% гарантированный запуск.

На форсунку вместо первичного воздуха подается газ баллонный пропан-бутан в течение 5-10-15 сек (50 литров хватает на сезон)

Например, дизельные масла хорошо горят или в топливе выше 10 %связанной воды, но воспламеняться не могут.

Например, если масла нечистые, то пламя не может разгореться, так как его сразу сбивает вентилятор вторичного воздуха. Кто уже эксплуатирует горелки на отработке, тот знает, что можно настроить очень хорошее горение горелки с высоким КПД, но запускаться она уже не будет.

Такая опция устанавливается только на очень дорогие горелки производства Европа. У нас эта опция базовая.

Трансформатор розжига, искра 20-40-60 сек. параметр регулируемый что обеспечивает гарантированный запуск!

Для сведения на всех горелках представленных в России и Европе, работающих на отработке, стоят блоки управления для дизельных горелок 10 сек, и только один имеет 15 сек. Проверено экспериментальным путем.

Исключение: американские горелки там постоянная искра, что приводит к перерасходу электроэнергии и раз в два –три сезона в зависимости от частоты вкл.-выкл. К замене недешевых электродов, хоть там и стоят качественные вольфрамовые электроды.

В случае аварии или остановки горелки термостатом котла, автоматика горелки полностью обесточивает горелку, а соответственно выключен ТЭН проточного нагревателя и микротен форсуночного блока. Все это непосредственно влияет на безопасность и предотвращает пожароопасную ситуацию.

Чем не могут похвастаться производители Европы и Америки!

Только у нас вы получаете горелку с законченной электрической и топливной схемой купил, получил, распаковал, вставил в котел и вставил штепсель в розетку, и подключил к топливному баку.

Вам не понадобится приглашать высококвалифицированных специалистов на монтаж за большие деньги, как это практикуется у всех брендов, представленных в России. Вы экономите 15000-20000 рублей.

Если вы сами не разберетесь в изменении регулируемых параметров - просто подключите горелку к ноутбуку или компьютеру или вставьте сим-карту с подключенным интернетом и мы дистанционно установим параметры под Ваше топливо бесплатно!

Но в 99% случаев эта настройка не требуется, т.к. владелец горелки разбирается сам.

Топливо, которая может потреблять горелка закрытого типа:

1. Отработанное масло (все виды масел, включая дизельные, трансформаторные)

2. Темное печное нефтяное

3. Светлое печное

4. Темное печное нефтехимическое

5. Мазут флотский м50, растворенный техническим бензином или керосином

6. Обмывки с колонн крекинга нефтепереработки (технический бензин + тех керосин + бензол +уайтспирит + битум)

7. Растительные масла и их отходы (много сухого остатка сажа)

8. Любая жидкость которая может гореть (кроме ацетонов и растворителей)

9. Дизтопливо с заправки, техническое, керосины, СМТ

10. А также сырая нефть

А также из смеси всех вышеуказанных углеводородов.

Горелка может управляться по расписанию.

Пример: В цехе нужно включить горелку в 7 утра (предварительно экспериментальным путем засечь разгон системы отопления, (обычно от 20 мин при воздушном и до 1 час при водяном) и выключить в 17-00.

Что исключает фактор человека. Вам не надо заходить в котельную по 10-15 дней (интервал чистки котла на отработке) и по 2-3 месяца если вы используете темное печное топливо.

Эта опция подходит для промышленных объектов и по желанию для физических лиц.

Газовый розжиг: параметр, регулируемый 5-10-15 секунд и отключаемый - обеспечивает 100% гарантированный запуск.

Например, дизельные масла хорошо горят или в топливе выше 10 %связанной воды, но воспламеняться не могут.

Такая опция устанавливается только на очень дорогие горелки производства Европа. У нас эта опция базовая.

Трансформатор розжига, искра 20-40-60 сек. параметр регулируемый что обеспечивает гарантированный запуск!

Чем не могут похвастаться производители Европы и Америки!

Но в 99% случаев эта настройка не требуется, т.к. владелец горелки разбирается сам.

Топливо, которая может потреблять горелка закрытого типа:

1. Отработанное масло (все виды масел, включая дизельные, трансформаторные)

2. Темное печное нефтяное

3. Светлое печное

4. Темное печное нефтехимическое

5. Мазут флотский м50, растворенный техническим бензином или керосином

6. Обмывки с колонн крекинга нефтепереработки (технический бензин + тех керосин + бензол +уайтспирит + битум)

7. Растительные масла и их отходы (много сухого остатка сажа)

8. Любая жидкость которая может гореть (кроме ацетонов и растворителей)

9. Дизтопливо с заправки, техническое, керосины, СМТ

10. А также сырая нефть

А также из смеси всех вышеуказанных углеводородов.

Горелка может управляться по расписанию.

Эта опция подходит для промышленных объектов и по желанию для физических лиц.

1. Горелки WiseEcoBurner комплектуются роторным сухим компрессором, потреблением всего 180 Вт/ч. Моторесурс до замены лопаток – до 10000 часов.

Использование роторного компрессора дает преимущества: отсутствие конденсата в воздушной линии, по сравнению с поршневым компрессором не требует постоянной дозаправки маслом, малошумный.

3. Дозирующий топливный насос укомплектован шестеренчатым насосом Webster (США), с защитным клапаном с диаметром прохода 1/2D аварийного давления в топливной линии, который защищает торцевое уплотнение шестеренчатого насоса.

Дозирующий топливный насос комплектуется вакуумметром для контроля над загрязнением фильтра и манометром для контроля давления в линии.

Промышленная водоподготовка NOBEL

NOBEL s.r.l. – итальянский завод-производитель, специализирующийся на производстве систем и установок для промышленной водоподготовки.
Год основания компании - 1972

В номенклатуре компании представлен широкий спектр самого разнообразного промышленного оборудования для водоочистки и водоподготовки.

Политика обработки персональных данных (далее – Политика или Политика конфиденциальности) разработана в соответствии с Федеральным законом от 27.07.2006. №152-ФЗ «О персональных данных» (далее – ФЗ-152).

Настоящая Политика определяет порядок обработки персональных данных и меры по обеспечению безопасности персональных данных у владельца сайта thermomash.ru (далее Термомаш или Оператор).

Целью настоящей политики конфиденциальности является обеспечение защиты прав и свобод человека и гражданина при обработке его персональных данных, в том числе защиты прав на неприкосновенность частной жизни, личную и семейную тайну.

Если Вы не согласны с условиями нашей Политики конфиденциальности, не используйте сайт thermomash.ru!

Настоящая Политика содержит следующую информацию:

- цель обработки персональных данных;

- перечень персональных данных, на обработку которых дается согласие субъекта персональных данных;

- наименование или фамилия, имя, отчество и адрес лица, осуществляющего обработку персональных данных по поручению оператора, если обработка будет поручена такому лицу;

- перечень действий с персональными данными, на совершение которых дается согласие, общее описание используемых оператором способов обработки персональных данных;

- срок, в течение которого действует согласие субъекта персональных данных, а также способ его отзыва, если иное не установлено федеральным законом;

- информацию о том, как можно отозвать свое согласие на обработку персональных данных.

Основные понятия, используемые в настоящей политике конфиденциальности:

Персональные данные - любая информация, относящаяся к прямо или косвенно определенному или определяемому физическому лицу (субъекту персональных данных);

Оператор - государственный орган, муниципальный орган, юридическое или физическое лицо, самостоятельно или совместно с другими лицами организующие и (или) осуществляющие обработку персональных данных, а также определяющие цели обработки персональных данных, состав персональных данных, подлежащих обработке, действия (операции), совершаемые с персональными данными;

Обработка персональных данных - любое действие (операция) или совокупность действий (операций), совершаемых с использованием средств автоматизации или без использования таких средств с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (распространение, предоставление, доступ), обезличивание, блокирование, удаление, уничтожение персональных данных;

Принципы сбора персональных данных:

- Обработка персональных данных осуществляется на законной и справедливой основе

- Обработка персональных данных ограничивается достижением конкретных, заранее определенных и законных целей.

- Не допускается объединение баз данных, содержащих персональные данные, обработка которых осуществляется в целях, несовместимых между собой.

- Обработке подлежат только персональные данные, которые отвечают целям их обработки.

- Содержание и объем обрабатываемых персональных данных соответствуют заявленным целям обработки.

- При обработке персональных данных обеспечиваются точность персональных данных, их достаточность, а в необходимых случаях и актуальность по отношению к целям обработки персональных данных.

- Оператор принимает необходимые меры либо обеспечивает их принятие по удалению или уточнению неполных или неточных данных.

- Хранение персональных данных осуществляется в форме, позволяющей определить субъекта персональных данных, не дольше, чем этого требуют цели обработки персональных данных, если срок хранения персональных данных не установлен федеральным законом, договором, стороной которого, выгодоприобретателем или поручителем по которому является субъект персональных данных. Обрабатываемые персональные данные подлежат уничтожению либо обезличиванию по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом.

Перечень собираемых персональных данных

Оператор сайта может собирать следующую информацию о пользователях сайта:

- Фамилия, Имя, Отчество

- cookies

- Адрес электронной почты

- Номер телефона

- cookies

- Прочая информация

Управление персональными данными пользователя

Отзыв согласия на обработку Персональных данных пользователя, а так же удаление Персональных данных пользователя возможно по его письменному запросу, присланному на e-mail Оператора info@thermomash.ru, однако в случае отзыва согласия или удаления персональных данных, Оператор не может гарантировать качественного и всестороннего предоставления информации и/или услуг.

Использование информации

Ниже описаны некоторые способы использования личной информации пользователя:

- для внутреннего отчета

- для предоставления информации и услуг, которые запрашивает пользователь

- для ответа на запросы пользователя

- для улучшения качества предоставления услуг

- для решения различного рода споров

- для отправки различной электронной корреспонденции

- для формирования статистических данных

Раскрытие информации

Оператор не продает личные данные пользователя и не передает их третьим лицам без согласия на то пользователя.

Далее, описаны некоторые случаи передачи личной информации пользователя:

- в случаях, если это требуется органам спецслужб или если это требует законодательство

Прочая информация

- Редакция Политики конфиденциальности от 01-02-2018

- Срок действия настоящей Политики конфиденциальности не ограничен

- Настоящая Политика конфиденциальности теряет свою силу при появлении новой версии, размещенной на сайте thermomash.ru

- Дети любых возрастов могут беспрепятственно пользоваться данным сайтом.

Политика обработки персональных данных (далее – Политика или Политика конфиденциальности) разработана в соответствии с Федеральным законом от 27.07.2006. №152-ФЗ «О персональных данных» (далее – ФЗ-152).

Если Вы не согласны с условиями нашей Политики конфиденциальности, не используйте сайт thermomash.ru!

Настоящая Политика содержит следующую информацию:

- цель обработки персональных данных;

- перечень персональных данных, на обработку которых дается согласие субъекта персональных данных;

- информацию о том, как можно отозвать свое согласие на обработку персональных данных.

Основные понятия, используемые в настоящей политике конфиденциальности:

Принципы сбора персональных данных:

- Обработка персональных данных осуществляется на законной и справедливой основе

- Обработке подлежат только персональные данные, которые отвечают целям их обработки.

- Содержание и объем обрабатываемых персональных данных соответствуют заявленным целям обработки.

Перечень собираемых персональных данных

Оператор сайта может собирать следующую информацию о пользователях сайта:

- Фамилия, Имя, Отчество

- cookies

- Адрес электронной почты

- Номер телефона

- cookies

- Прочая информация

Управление персональными данными пользователя

Использование информации

Ниже описаны некоторые способы использования личной информации пользователя:

- для внутреннего отчета

- для предоставления информации и услуг, которые запрашивает пользователь

- для ответа на запросы пользователя

- для улучшения качества предоставления услуг

- для решения различного рода споров

- для отправки различной электронной корреспонденции

- для формирования статистических данных

Раскрытие информации

Далее, описаны некоторые случаи передачи личной информации пользователя:

- в случаях, если это требуется органам спецслужб или если это требует законодательство

Прочая информация

- Редакция Политики конфиденциальности от 01-02-2018

- Срок действия настоящей Политики конфиденциальности не ограничен

- Дети любых возрастов могут беспрепятственно пользоваться данным сайтом.

Размер	SM350	SM500	SM750	SM1000	SM1500	SM2000	SM2500	SM3000	SM3500	SM4000	SM5000
W1	860	860	1000	1000	1140	1200	1300	1300	1400	1500	1600
W2	1560	1560	1665	1665	1860	1970	2040	2090	2270	2460	2730
H1	1427	1427	1626	1626	1865	1960	2085	2085	2100	2230	2300
H2	1539	1539	1738	1738	1977	2072	2197	2197	2212	2342	2412
H3	1867	1867	2066	2066	2305	2408	2525	2525	2540	2670	2740
H4	627	627	667	667	780	814	850	895	915	1000	1090
H5	627	627	667	667	780	814	850	895	915	1000	1090
L1	1500	1500	1870	2240	2524	2770	2770	3328	3328	3780	4232
L2	2115	2115	2485	2855	3215	3461	3461	4019	4219	4665	5123

Котел конденсационный MODULEX-440
MODULEX-440	432.00	22.00	442.40	442.20	102.40	108.80
Котел конденсационный MODULEX-550
MODULEX-550	540.00	22.00	554.10	527.60	102.60	108.80
Котел конденсационный MODULEX-660
MODULEX-660	648.00	22.00	667.50	633.10	103.00	108.80
Котел конденсационный MODULEX-770
MODULEX-770	756.00	22.00	781.00	787.70	103.30	108.80
Котел конденсационный MODULEX-900
MODULEX-900	864.00	22.00	894.30	844.20	103.50	108.80

Калькулятор стоимости оборудования

ОСТАВЬТЕ ЗАЯВКУ. МЕНЕДЖЕР ПЕРЕЗВОНИТ И ПРЕДОСТАВИТ ПОЛНОЦЕННУЮ КОНСУЛЬТАЦИЮ

Термомаш

ЗАКАЗ ЗВОНКАОСТАВЬТЕ ЗАЯВКУ И МЕНЕДЖЕР ПЕРЕЗВОНИТ В УДОБНОЕ ДЛЯ ВАС ВРЕМЯ

Паровые котлы Thermomash

Витязь КП-400-0.7 (до 400 кг/ч, до 0,7 бар)

Витязь КП-500-0.7 (до 500 кг/ч, до 0,7 бар)

Витязь КП-600-0.7 (до 600 кг/ч, до 0,7 бар)

Витязь КП-300-0.7 (до 300 кг/ч, до 0,7 бар)

Витязь КП-800-0.7 (до 800 кг/ч, до 0,7 бар)

Витязь КП-700-0.7 (до 700 кг/ч, до 0,7 бар)

Витязь КП-900-0.7 (до 900 кг/ч, до 0,7 бар)

Витязь КП-1000-0.7 (до 1000 кг/ч, до 0,7 бар)

Витязь КП-1200-0.7 (до 1200 кг/ч, до 0,7 бар)

Витязь КП-1500-0.7 (до 1500 кг/ч, до 0,7 бар)

Витязь КП-1800-0.7 (до 1800 кг/ч, до 0,7 бар)

Витязь КП-2000-0.7 (до 2000 кг/ч, до 0,7 бар)

Витязь КП-2500-0.7 (до 2500 кг/ч, до 0,7 бар)

Витязь КП-3000-0.7 (до 3000 кг/ч, до 0,7 бар)

Витязь КП-3500-0.7 (до 3500 кг/ч, до 0,7 бар)

Витязь КП-4000-0.7 (до 4000 кг/ч, до 0,7 бар)

Витязь КП-300 (до 300 кг/ч, до 16 бар)

Витязь КП-400 (до 400 кг/ч, до 16 бар)

Витязь КП-500 (до 500 кг/ч, до 16 бар)

Витязь КП-600 (до 600 кг/ч, до 16 бар)

Витязь КП-700 (до 700 кг/ч, до 16 бар)

Витязь КП-800 (до 800 кг/ч, до 16 бар)

Витязь КП-900 (до 900 кг/ч, до 16 бар)

Витязь КП-1000 (до 1000 кг/ч, до 16 бар)

Витязь КП-1200 (до 1200 кг/ч, до 16 бар)

Витязь КП-1500 (до 1500 кг/ч, до 16 бар)

Витязь КП-1800 (до 1800 кг/ч, до 16 бар)

Витязь КП-2000 (до 2000 кг/ч, до 16 бар)

Витязь КП-2500 (до 2500 кг/ч, до 16 бар)

Витязь КП-3000 (до 3000 кг/ч, до 16 бар)

Витязь КП-3500 (до 3500 кг/ч, до 16 бар)

Витязь КП-4000 (до 4000 кг/ч, до 16 бар)

Витязь КП-40М (до 40 кг/ч, до 0,7 бар)

Витязь КП-60М (до 60 кг/ч, до 0,7 бар)

Витязь КП-80М (до 80 кг/ч, до 0,7 бар)

Витязь КП-120М (до 120 кг/ч, до 0,7 бар)

Витязь КП-160М (до 160 кг/ч, до 0,7 бар)

Витязь КП-250М (до 250 кг/ч, до 0,7 бар)

Витязь КП-320М (до 320 кг/ч, до 0,7 бар)

Витязь КП-500М (до 500 кг/ч, до 0,7 бар)

Витязь КП-650М (до 650 кг/ч, до 0,7 бар)

Витязь КП-150МВ (до 150 кг/ч, до 10 бар)

Витязь КП-290МВ (до 290 кг/ч, до 10 бар)

Витязь КП-220МВ (до 220 кг/ч, до 10 бар)

Витязь КП-430МВ (до 430 кг/ч, до 10 бар)

Витязь КП-360МВ (до 360 кг/ч, до 10 бар)

Витязь КП-500МВ (до 510 кг/ч, до 10 бар)

Витязь КП-650МВ (до 650 кг/ч, до 10 бар)

Витязь КП-850МВ (до 860 кг/ч, до 10 бар)

Витязь КП-1000МВ (до 1000 кг/ч, до 10 бар)

Паровой котел BHP 140

Паровой котел BHP 200

Паровой котел BHP 300

Паровой котел BHP 400

Паровой котел BHP 500

Паровой котел BHP 700

Паровой котел BHP 800

Паровой котел BHP 1000

Паровой котел BHP 1250

Паровой котел BHP 1500

Паровой котел BHP 1750

Паровой котел BHP 2000

Паровой котел BHP 2500

Паровой котел BHP 3000

Паровой котел BHP 3500

Паровой котел BHP 4000

Паровой котел BHP 5000

Паровой котел низкого давления BLP 140

Паровой котел низкого давления BLP 200

Паровой котел низкого давления BLP 300

Паровой котел низкого давления BLP 400

Паровой котел низкого давления BLP 500

Паровой котел низкого давления BLP 700

Паровой котел низкого давления BLP 800

Паровой котел низкого давления BLP 1000

ЗАКАЗ ЗВОНКА
ОСТАВЬТЕ ЗАЯВКУ И МЕНЕДЖЕР ПЕРЕЗВОНИТ В УДОБНОЕ ДЛЯ ВАС ВРЕМЯ
